디지털 논리회로(Digital Logic Circuit) 소개

논리회로는 크게 Combinational Logic Circuits과 Sequential Logic Circuits로 분류할 수 있습니다



1. Combinational Logic Circuits

---

현재 입력 값들을 논리 회로 내부의 연산자들을 통해 출력 값을 내보내는 기능을 합니다.

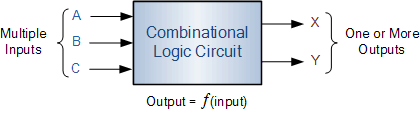

concept of logic circuit

크게 세 개의 메인 카테고리로 나눌 수 있는데, Arithmetic and Logical funcation과 AND, OR 등을 할 수 있는 단순 논리 연산자 등을 조합하여 다수의 입출력 관계를 결정하는 data transmission과, 의미 있는 데이터 혹은 어플리케이션에 맞춰 논리 연산자를 조합한 code converter로 나눌 수 있습니다.

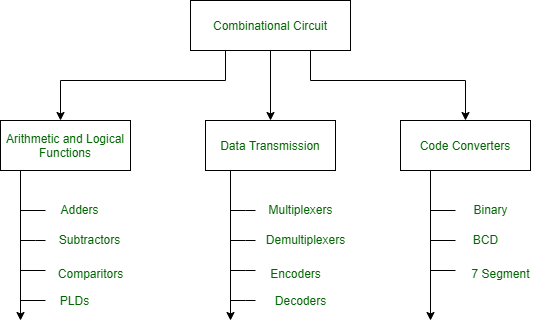

Classifications of Combinations Circuits





2. Sequential Logic Circuits

---

현재 입력값과 더불어 이전 값의 상태에 따라 출력값을 결정해주는 논리회로입니다. 기억장치(memory)가 있어 이전 출력값을 보관할 수 있는데, 즉 현재의 input값이 바뀌어도 기억장치에서 이전 값을 저장하여 값을 잃지 않게 해줍니다.

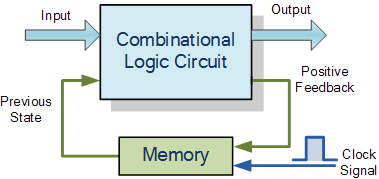

concept of sequential logic circuit

크게 세 개의 메인 카테고리로 나눌 수 있는데, 기억장치인 latch는 Asynchronous에 해당하며 또 다른 기억장치인 Flip-Flop은 외부 clock 신호에 따라 Asynchronous/Synchronous에 해당합니다. 그 외에는 Pulse driven로 분류할 수 있습니다.

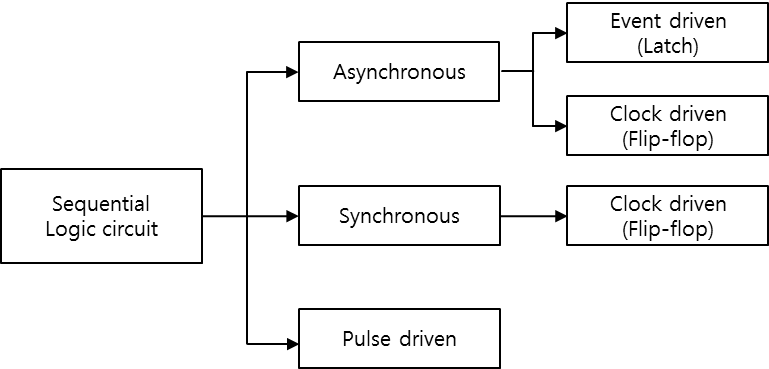

Classifications of Sequential Circuits
