[패턴인식] 지역 특징 검출(1): 이동/회전 불변 특징점 검출, 위치 찾기 알고리즘

Local Feature

목차

0. Preview

1. 지역 특징 검출의 기초

2. 이동과 회전에 불변한 특징점 검출

3. 위치 찾기 알고리즘

4. 스케일에 불변한 특징점 검출



0. Preview

---

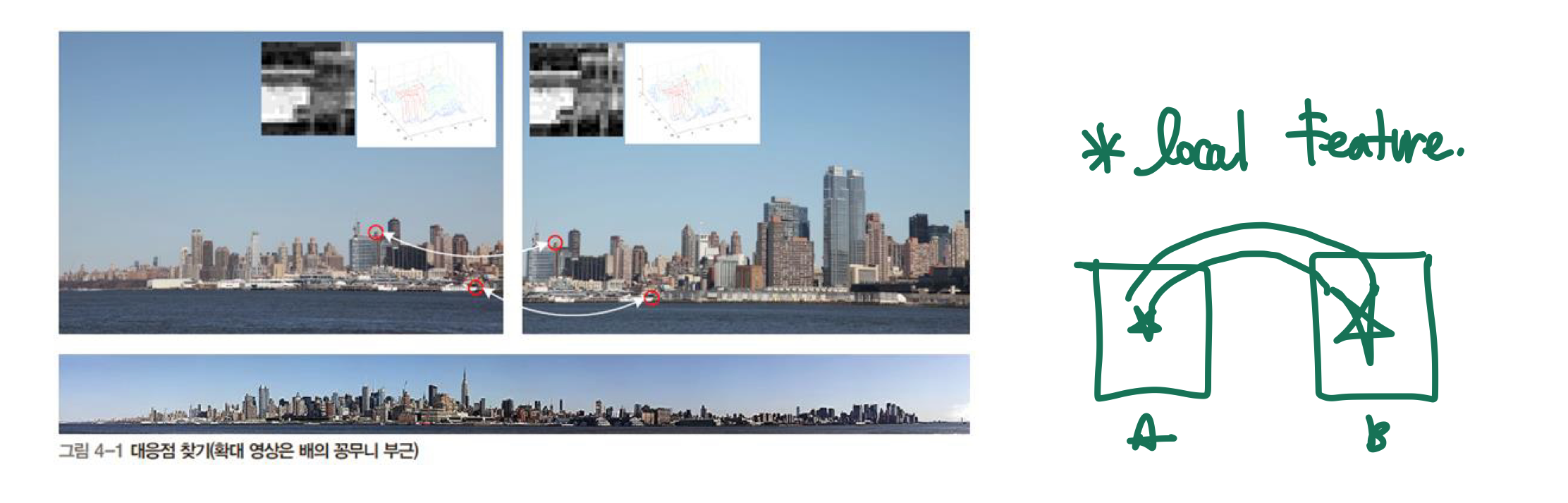

• 대응점 찾기
  • 같은 장면을 다른 시점에서 찍은 두 영상에서 대응(Correspond)하는 점의 쌍(Pair)을 찾는 문제
  • 파노라마, 물체 인식/추적, 스테레오 등 컴퓨터 비전의 중요한 문제 해결의 단초

  •

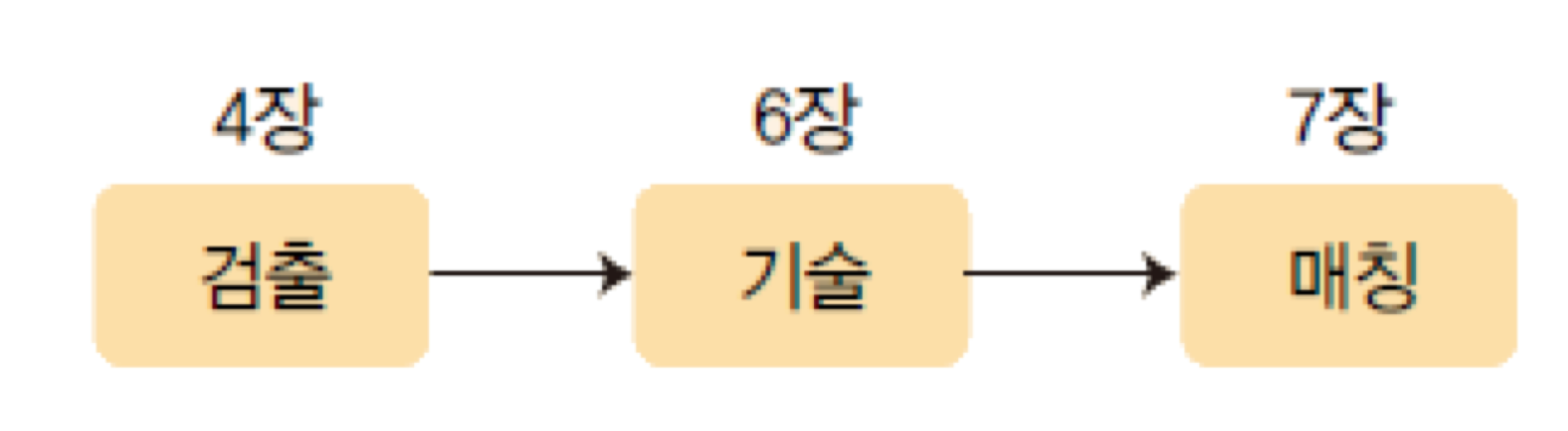

• 세 단계로 해결

  •



1. 지역 특징 검출의 기초

---

1.1 특징 검출의 역사: 지역 특징의 대두

• 무엇을 특징점으로 쓸 것인가?
  • 에지(Edge)는 강도와 방향 정보만 가지므로 매칭에 참여하기에 턱없이 부족
• 다른 곳과 두드러지게 달라 풍부한 정보 추출이 가능한 곳
  • 에지 토막에서 곡률이 큰 지검을 코너로 검출(복잡)
    • 코너 검출, dominant point 검출 들의 주제로 1980년대 왕성한 연구
    • 90년대 소강 국면, 2000년대 사라짐
    • 더 좋은 대안이 떠올랐기 때문
  • 지역 특징이라는 새로운 물줄기(심플)
    • 명암영상에서 직접 검출
    • 의식전환: 코너의 물리적 의미(반복성)



1.2 지역 특징의 성질

• 지역특징
  • <위치, 스케일, 방향, 특징 벡터> = ((y,x), s, $\theta$, x)로 표현
  • 검출 단계 (4장) : 위치와 스케일 알아냄
  • 기술단계  (6장) : 방향과 특징 벡터 알아냄
• 지역 특징이 만족해야할 특성
  • 반복성, 분별력, 지역성, 정확성, 적당한 양, 계산 효율
  • 이들 특성은 길항 관계로 응용에 따라 적절한 특징을 선택해야 함

1.3 지역 특징 검출 원리

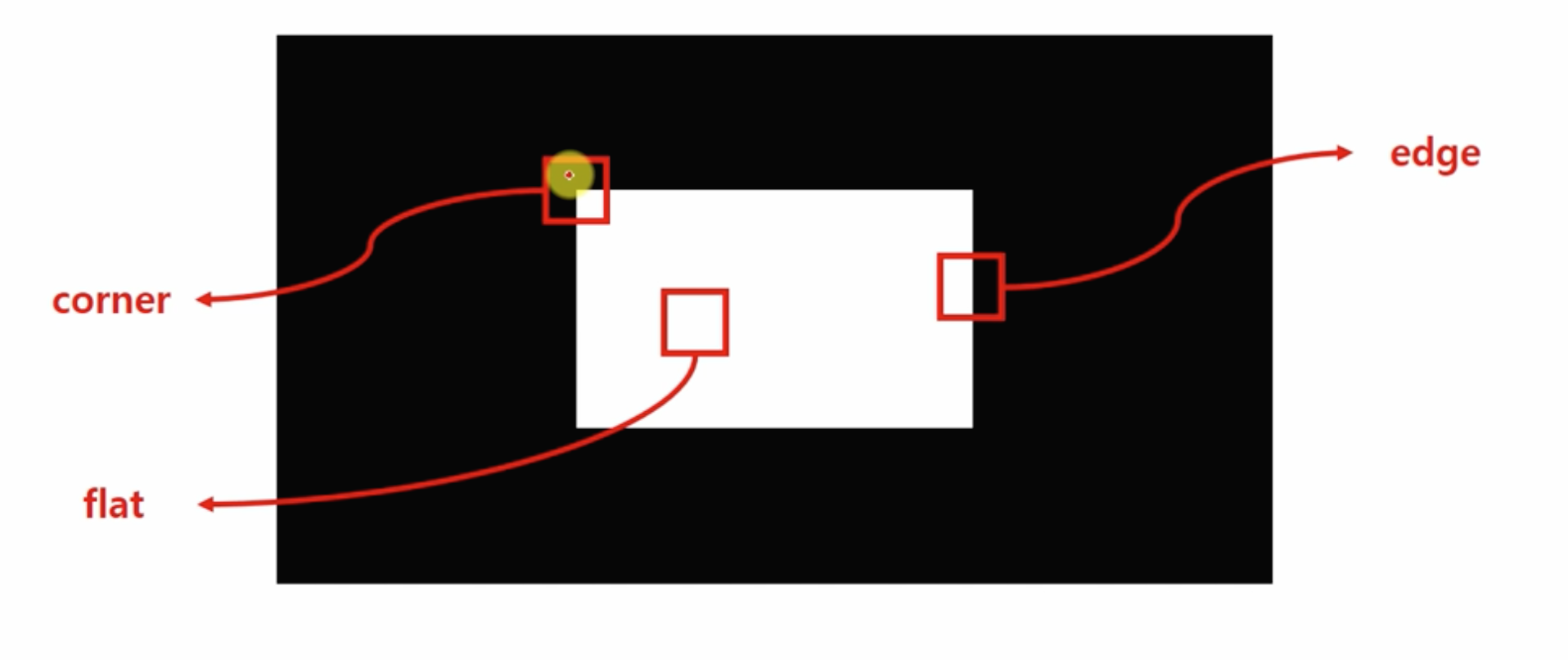

• 크게 세 종류의 영역으로 구분 가능

  •

•  원리
  • 인지 실험: 대응점을 찾기가 쉬운(좋은) 점은? 사람에게 쉬운 곳이 컴퓨터에게도 쉽다
  • 좋은 정도를 수량화 하는 방법? 여러 방향으로 밝기 변화가 나타나는 곳일 수록 높은 점수
  • 아래의 그림에서 지역 특징으로 유리한 정도는 a > b > c 순이다
  •







2. 이동과 회전에 불편한 특징점 검출

---

2.1 모라벡 알고리즘 (Moravec Algorithm)

• 인지 실험에 주목한 모라벡[Moravec80]
  • 제곱차의 합으로 밝기 변화 측정
  • $S(v,u) = \sum_{y}\sum_{x}w(y,x)(f(y+v,x+u)-f(y,x))^2$
• 예제 : 제곱차 합 계산
  • 아래의 삼각형을 가진 12x12 영상이 있다. 현재 조사하고 있는 점 (5,3)에 위치한 b, 마스크는 모든 값이 1인 3x3이라고 하자
  • 이때 오른쪽으로 한 화소 만큼 이동시킨 S(0,1)을 계산해보자
  • f는 입력 영상이고, w는 마스크이다($w(y,x) = 1( 4<=y<= 6 , 2 <= x <= 4), 0(그외))$

  •

    입력영상 f

    •

      a, b, c위치에 따른 S(u,v) 맵

    • a : 정방향으로 값이 크게 나옴 -> Local feature로 좋음
    • b : 수직 방향으로 값이 크게 나옴 -> 특정 방향으로 큰 값을 가지면 해당 방향으로 edge를 가짐
    • c : 주변 값이 모두 0으로 local feature로 좋지 않음
    • 모라벡 함수 적용시 a(2), b(0), c(0)임
  • 계산과정은 아래 참고

    •

      S(0,1)





      (5,3)을 S(0,0)일 때, 8-neighbor 계산

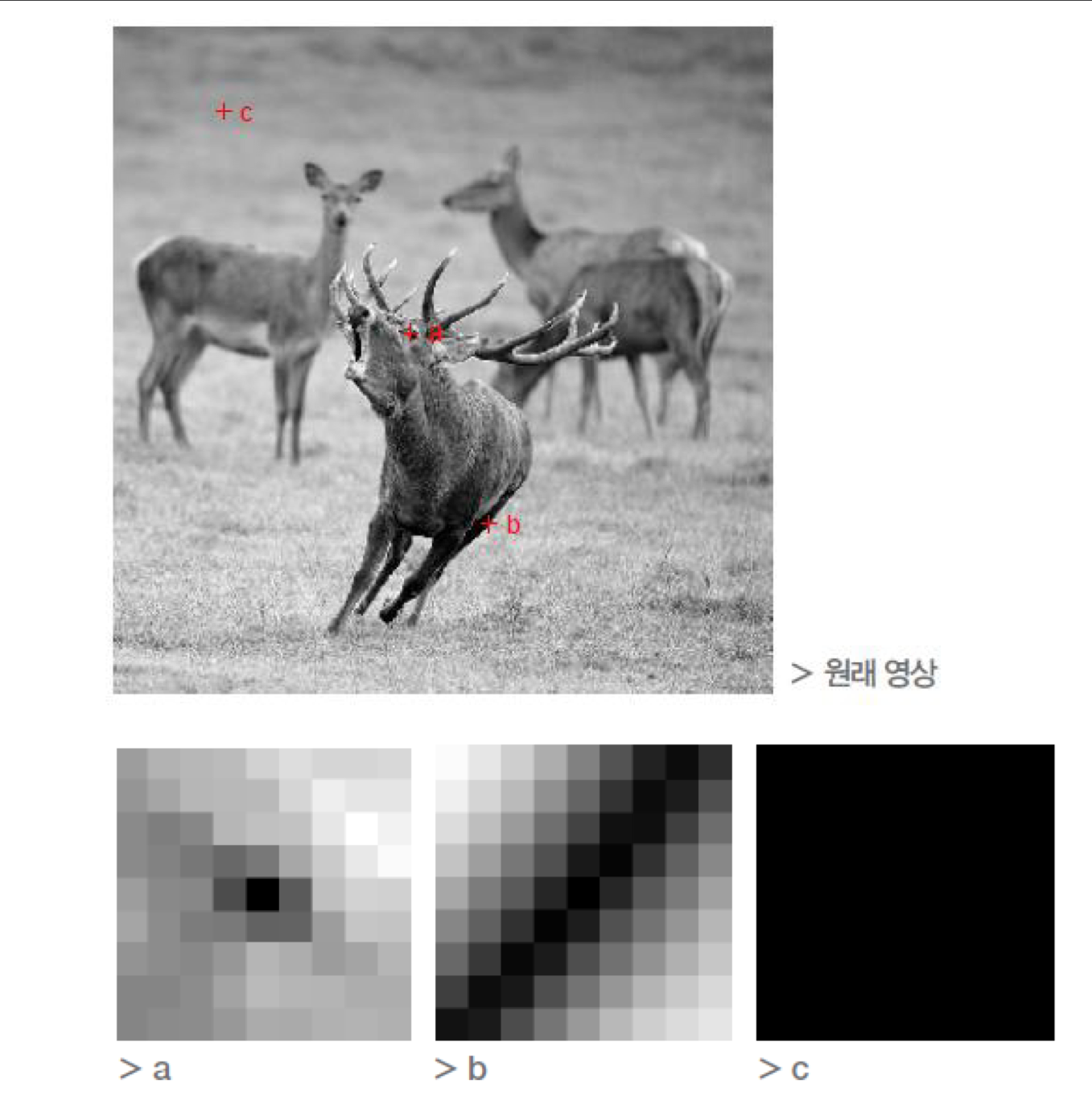

• 모라벡 알고리즘 적용 예시(9*9 마스크로 측정)

  •

    실제 영상에서 S맵(밝을수록 큰 값 [0:black~ 255:white]

  • S(.)맵을 관찰해 보면,
    • a와 같은 코너에서는 모든 방향으로 변화가 심함
    • b와 같은 에지에서는 에지 방향으로 변화 적지만, 에지에 수직 방향으로 변화가 심함
    • c와 같은 곳은 모든 방향으로 변화 적음
  • 따라서 a에 높은 값, c는 아주 낮은 값, b는 그 사이 값을 부여하는 함수를 만들면 됨
• 모라벡의 함수
  • 특징 가능성 값 C
    • $C = min(S(0,1), S(0,-1), S(1,0), S(-1,0)$
    • 즉 4-연결성에서 min값 추출
  • 한계
    • 한 화소만큼 이동하여 네 방향만 봄
    • 잡음에 대한 대처 방안이 없음





2.2 해리스 코너

• 해리스의 접근[Harris88]
  • 가중치 제곱차의 합을 이용한 잡음 대처로, 현재까지도 많이 사용하는 방식이다
  • $S(v,u) = \sum_{y}\sum_{x}G(y,x)(f(y+v,x+u)-f(y,x))^2$
• 테일러 확장을 위 식에 대입해보자
  • 테일러 확장: $f(y+v, x+u) =f(y,x) + vd_y(y,x) + ud_x(y,x)$
  • 우변의 $f(y-x)$를 좌변으로 이항하면, $f(y+v, x+u) - f(y,x) = vd_y(y,x) + ud_x(y,x)$로 이를 대입하면,
  • $S(v,u) = \sum_{y}\sum_{x}G(y,x)(f(y+v,x+u)-f(y,x))^2 =  \sum_{y}\sum_{x}G(y,x)(vd_y(y,x) + ud_x(y,x))^2$

  •

  •

    유도식



    • $d_y$를 구해서 제곱을 한 후 가우시안 마스크를 컨볼루션한 것
• 2차 모멘트 행렬 A

  •

  • (v,u)는 offset으로 실수 가능
  • A를 (v,u) 무관하게 계산할 수 있음(S가 u와 A의 곱으로 인수분해되어 있으므로
  • A는 영상구조를 나타냄 -> A를 잘 분석하면 특징 여부를 판정할 수 있음

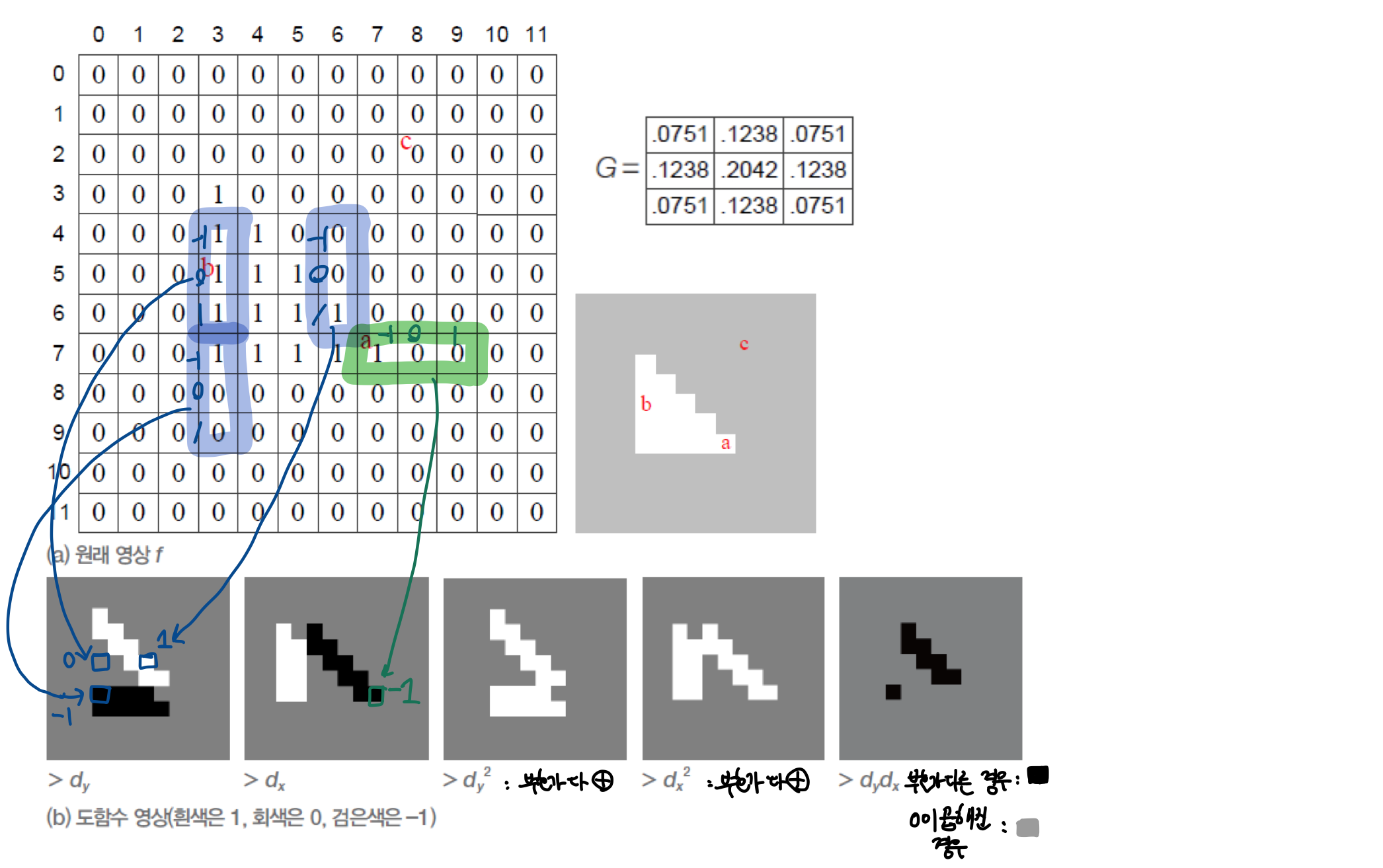

  • 예제 : 아래의 12x12 영상 f에서 행렬 A를 계산해보자. 가우시안 마스크는 $\sigma = 1.0$인 G를 사용

    •

      영상 f와 가우시안 마스크 G

    • $d_y, d_x$를 구하기 위해서 각각 $[-1 0 1]^T$, [-1 0 1] 연산자 사용

    •

    •

      2차 모멘트 행렬 A를 구하는 과정&nbsp;



      • A는 공분산행렬(Covariance Matrix)로 행렬의 대각선 원소는 각 변수의 분산을 포함하며, 대각선 이외의 원서는 가능한 모든 변수 쌍간의 공분산을 포함함
• 2차 모멘트 행렬의 고유값 분석

  •

  •

  • c와 같이 두 개의 고유값 모두 0이거나 0에 가까우면 -> 변화가 거의 없는 곳(Flat)
  • b와 같이 고유값 하나는 크고 다른 하나는 작으면 -> 한 방향으로만 변화가 있는 에지(Edge)
  • a와 같이 고유값 두개가 모두 크면 -> 여러 방향으로 변화가 있는 지점. 특징점으로 적합하다(Corner)
  • 고유값 계산 방법

    •

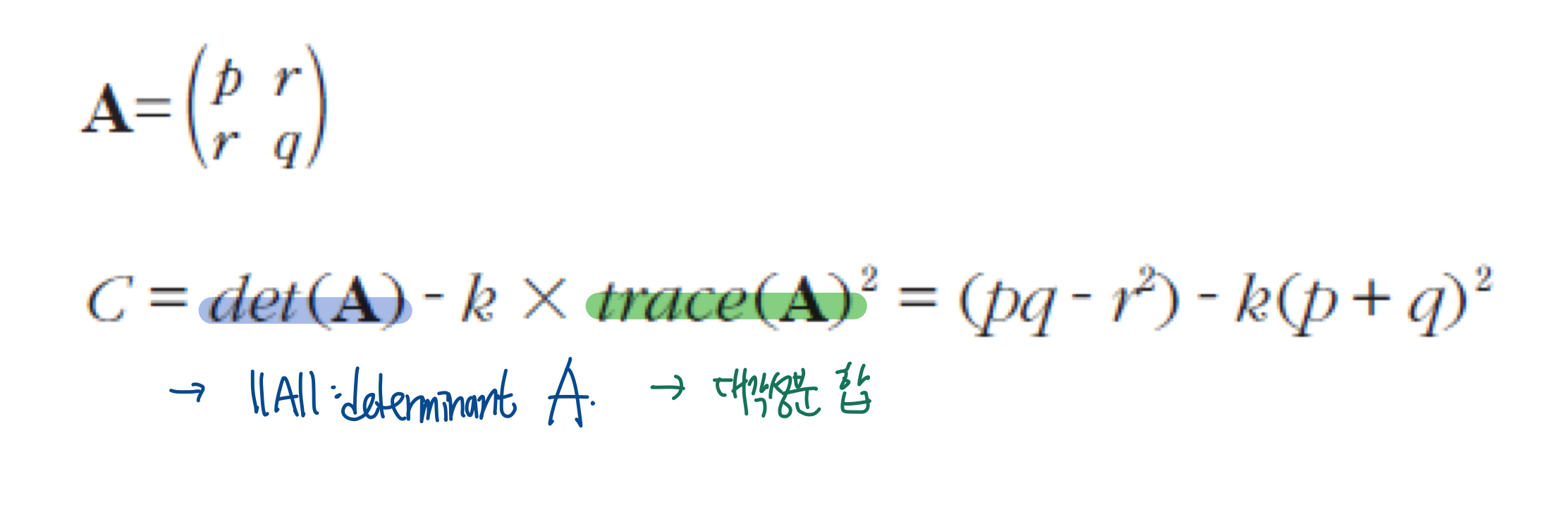

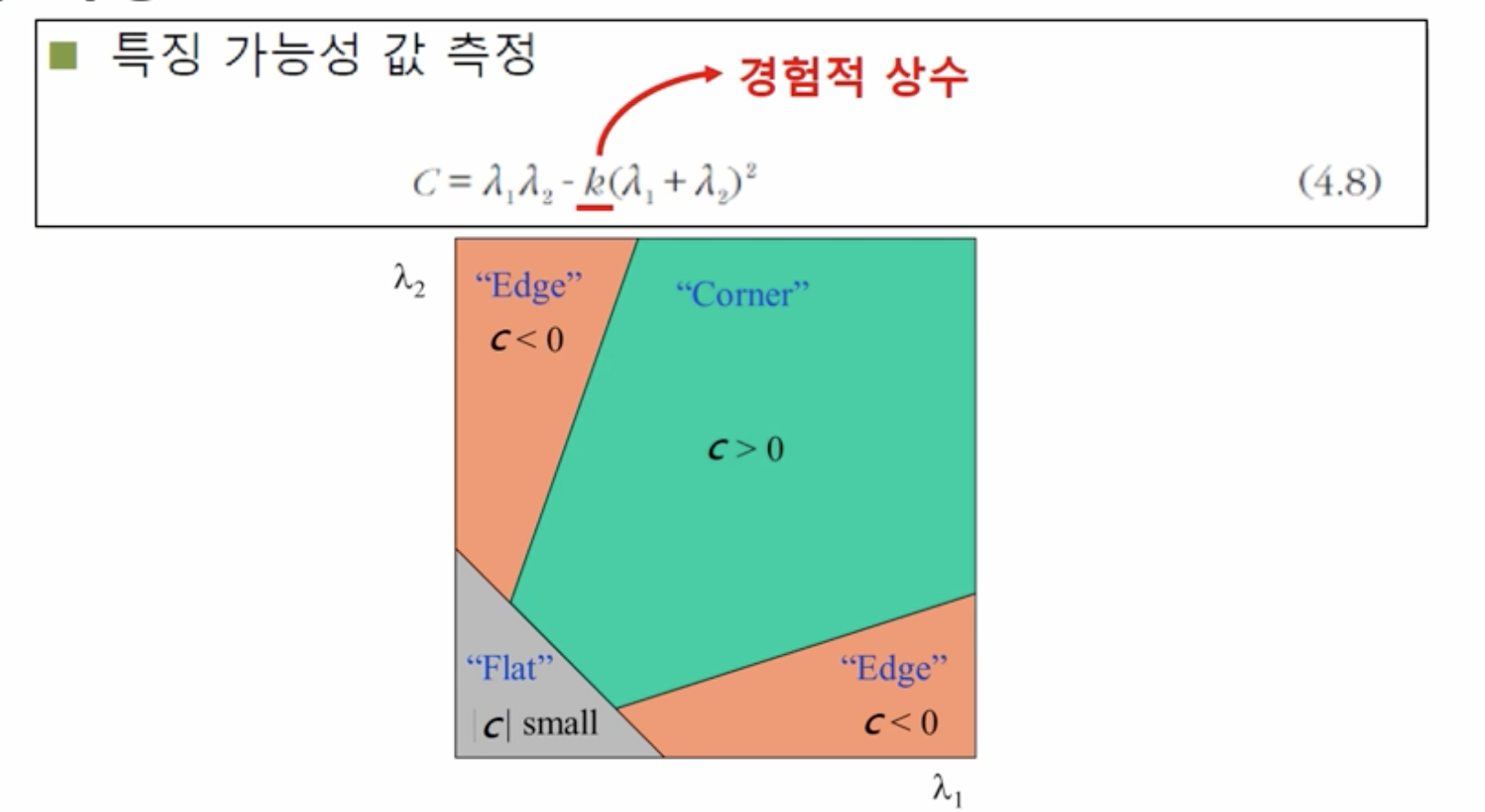

• 특징 가능성 값 측정
  • $C = \lambda_1 \lambda_2 - k(\lambda_1 + \lambda_2)^2$
  • 고유값 계산을 피해 속도 향상

    •

• 위치 찾기 문제 대두

  •

  • 큰 C값을 가진 큰 점들이 밀집되어 나타나므로 대표점 선택 필요
• 코너라는 용어가 적절한가?
  • 코너 -> 특직정 또는 관심점

2.3 2차 미분을 사용한 방법

• 헤시안 행렬(Hessian Matrix)

  •

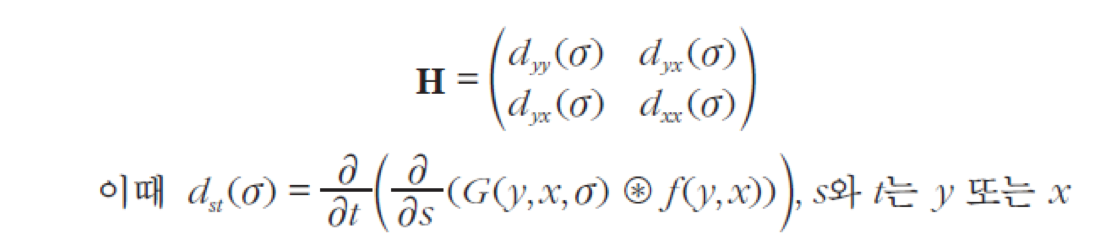

  • 가우시안을 포함한 헤시안 행렬

    •

• 2차 미분에서 특징 가능성 값 측정

  •

2.4 슈산

• 원리

  •

  • 중심점과 인근 지역의 밝기 값이 얼마나 유사한지에 따라 특징 가능성 결정

    •

  • 즉, Center를 기준으로 원형 모형으로 주변에 같은 값을 가지는 픽셀이 몇개인지에 따라 특징점/에지 구분
    • 전부 : 특징점X
    • 1/2 : edge
    • 1/4: 특징점 가치가 높음





3. 위치 찾기 알고리즘

---

• 앞에서 정리한 여러가지 특징 가능성 측정 방법

  •

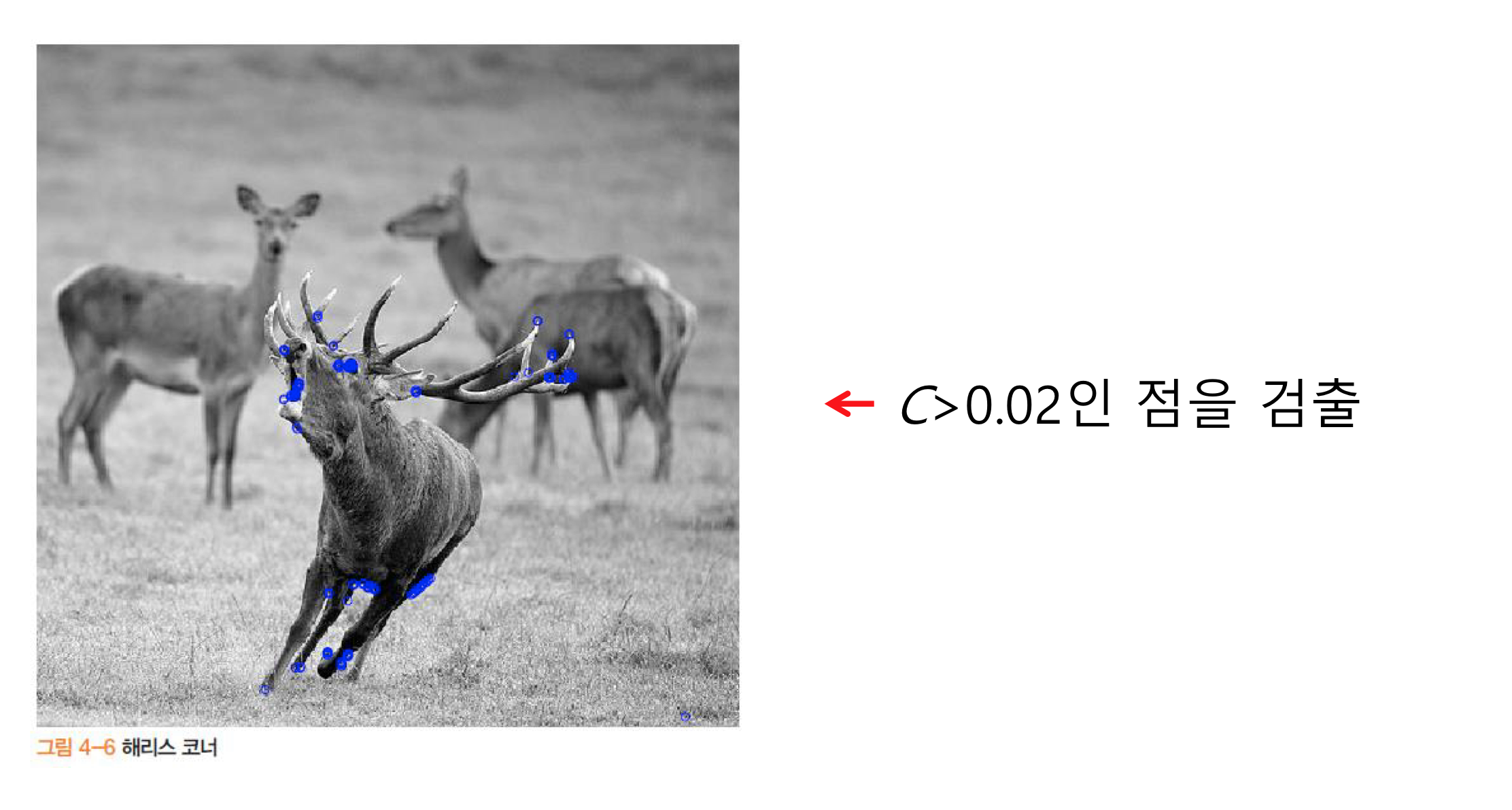

• 해리스 적용 예시
  • 큰 값이 밀집되어 나타남-> 대표점 선택 필요

  •

• 비최대 억제
  • 이웃 화소보다 크지 않으면 억제됨, 즉 지역 최대만(Local Maximum) 특징점으로 검출됨
• 이동과 회전에 불변인가? YES
  • 이동이나 회전 변환이 발생하여도 항상 같은 지점에서 관심점이 검출된다

  •

    회전한 삼각형에서 관심점 검출

• 스케일에 불변인가? NO
  • 스케일이 변하면 같은 지점에서 관신점이 검출되지 않음
  • 이유 : 연산자 크기가 고정되어 있지 않으므로. 즉, 스케일 변화에 대처하려면 연산자 크기를 조절하는 기능이 필수적임

  •

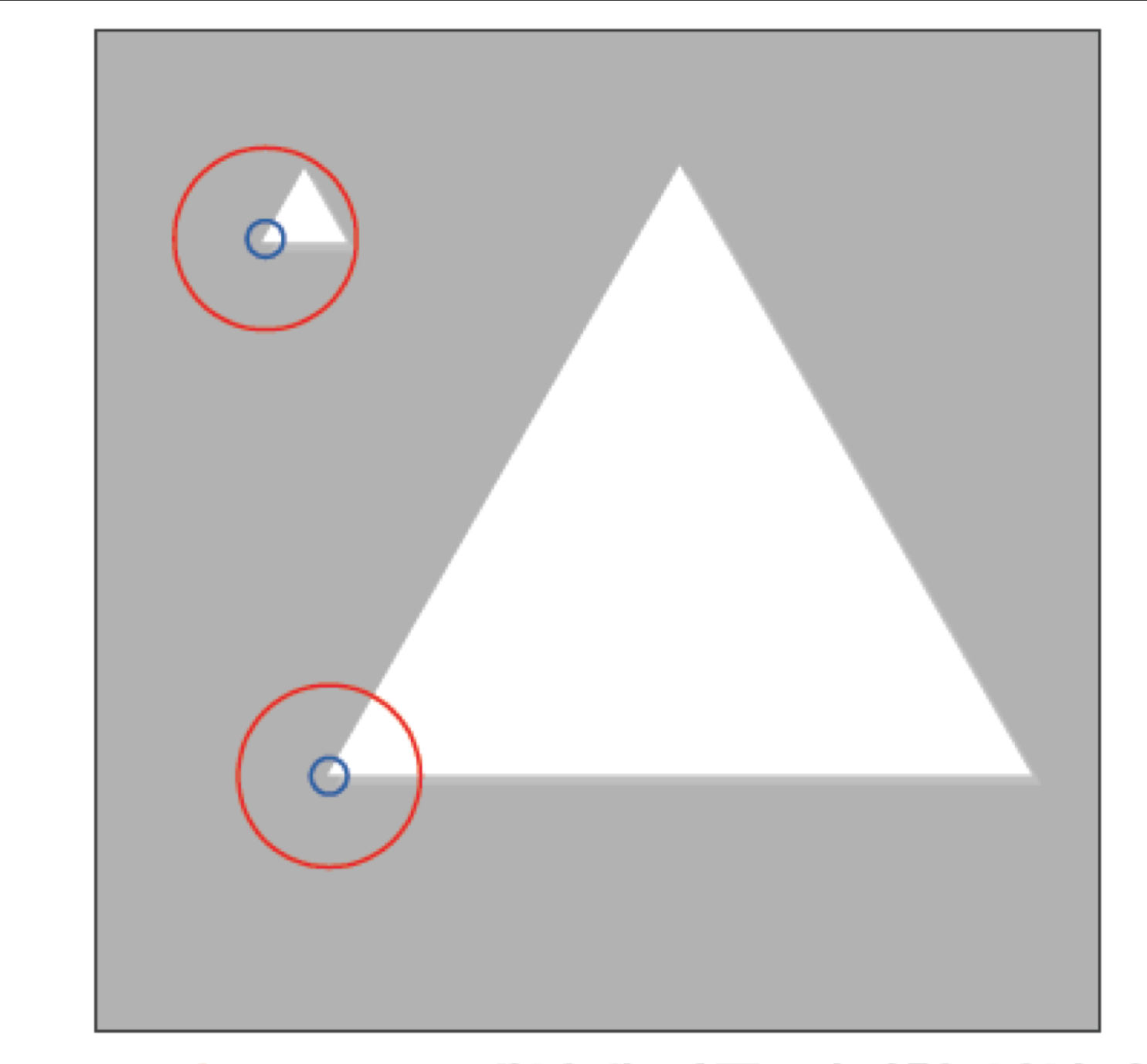

    스케일에 따른 적절한 연산자 크기





<4. 스케일에 불변한 특징점 검출~> 부터는 다음 게시글에서 계속....
