[패턴인식] 영상 처리(2) : 이진영상, 영상 처리의 세가지 기본 연산

Digital Image Processing

목차

0. Preview

1. 디지털 영상이란?

2. 히스토그램

3. 이진 영상

4. 영상 처리의 세가지 기본 연산

5. 다해상도

6. 모폴로지

7. 컬러





<0~2.히스토그램>은 이전 게시글을 참고해주세요

https://codingsmu.tistory.com/102

[패턴인식] 영상 처리(1) : 디지털 영상, 히스토그램





3. 이진 영상

---

3.1 이진화와 오츄 알고리즘

이진화

• 명암영상을 흑(0)과 백(1)만 가진 이진 영상으로 변환
• $b(j,i)$
  • $= 1, f(j,i) >= T$
  • $ = 0, f(j,i) < T$

임계값 방법

• 두 봉오리 사이의 계곡을 임계값 T로 결정(-> Bimodal)
  • 이진화 임계치 자동결정(by Gonzales & Woods)

  •

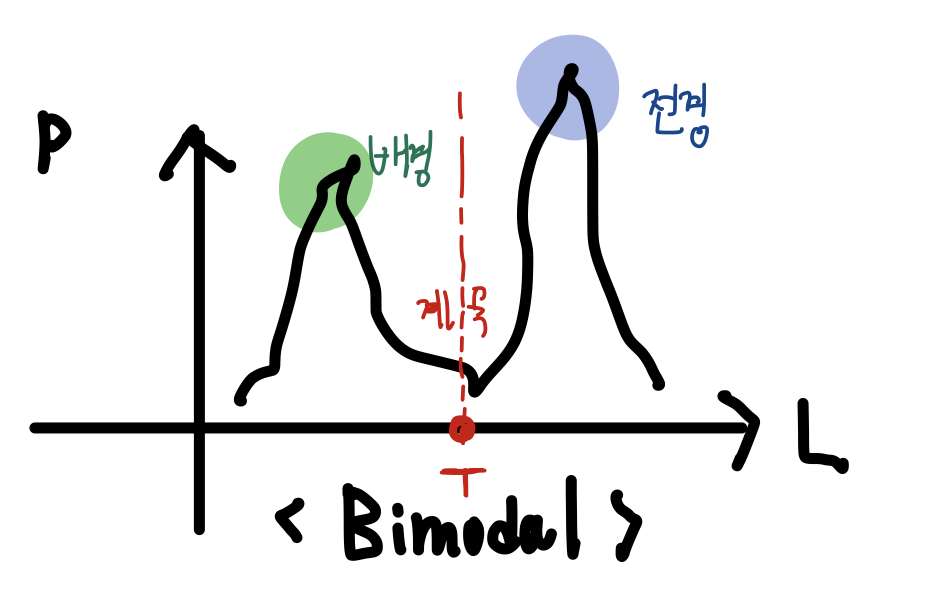

    Image의 Bimodal

• 자연영상에서는 계곡 지점 결정이 어려움
  •



    이진화

오츄 알고리즘[Ostsu79]

• 이진화시, 흑 그룹(black groun)과 백 그룹(white group) 각각이 균일할수록 좋다는 원리에 근거
  • 균일성은 분산으로 측정($분산 \propto \frac{1}{균일성}$)
  • 균일성이 클수록 t에 높은 점수를 주며, 가능한 t에 대해 점수를 계산 후 가장 좋은 t를 최종 임계값으로 취함
• 분산의 가중치 합 $v_{within}(.)$을 목적함수로 이용한 최적화 알고리즘
  • 목적함수(Objective function), 혹은 비용함수(Cost function)은 분산을 사용함
  • 분산이 작을수록 균일성이 크므로 목적함수(분산의 가중치 합) 값이 작을수록 점수가 높다
• $T = argminV_{within}(t)$, $t \in [0,1,...,L-1]$

  •

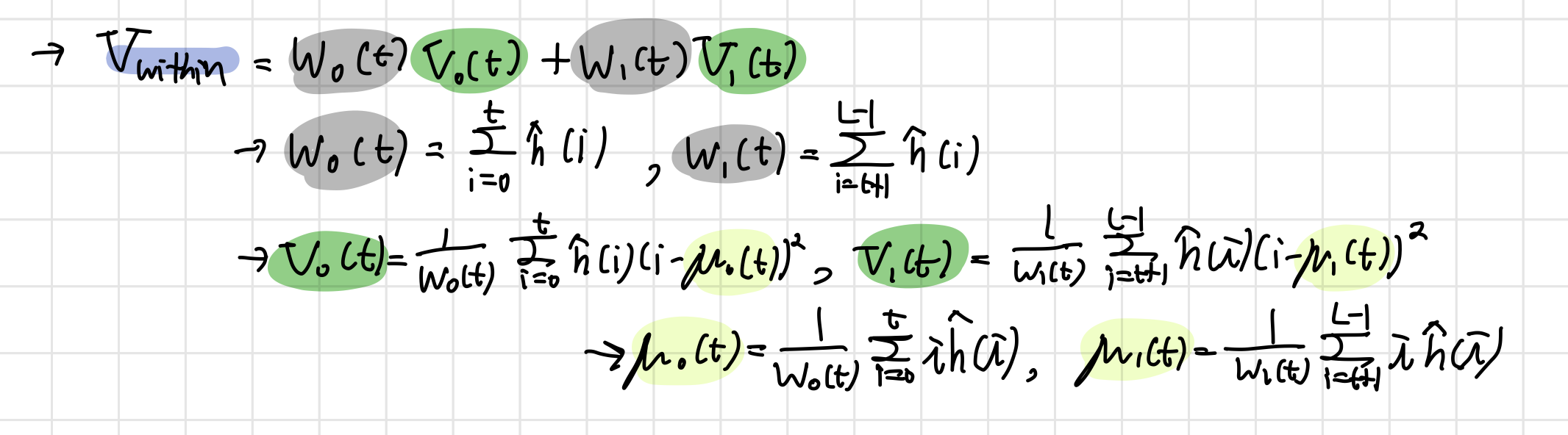

  • 목적함수: $V_{within}(t)$로, 두 분산의 가중치의 합으로 정의
  • $w_0(t), w_1(t)$ 는 임계값 t에 따라 생성된 흑 화소와 백 화소 집합의 크기로서 가중치 역할
  • $v_0(t), v_1(t)$ 는 두 집합의 분산이며 $\mu$는 평균값
• 위의 계산의 경우 W, V 두개를 각 L번 계산을 하게 되므로 시간복잡도는 $O(L^2)$을 가지게 된다
  • $\mu, v$는 주어진 영상에 대해 한 번만 계산하면 되기 때문에 상수로 간주 가능
  • $\mu = \sum_{i=0}^{L-1}i\hat{h}(i)$
  • $v = \sum_{i=0}^{L-1}(i-\mu)^2\hat{h}(i)$
• 즉, $v = w_0(t)(1-w_0(t))(\mu_0(t) - \mu_1(t))^2 + v_{within}(t) = v_{between}(t)+v_{within}(t)$이다
  • 이때, v는 상수이므로 $v_{within}(t)$을 최소화 하는 것은 $v_{between}(t)$을 최대화하는 것과 같다
  • 따라서 최대화 문제를 $T = argmax V_{between}(t)$, $t \in [0,1,...,L-1]$로 바꿀 수 있다
  • 여기서 $v_{between}(t) =  w_0(t)(1-w_0(t))(\mu_0(t) - \mu_1(t))^2$이다
• t-1번째의 계산 결과를 t번째에 활용하여 빠르게 계산
  • 초기값(t = 0) : $w_0(0) = \hat{h}(0), \mu_0(0) = 0$
  • 순환식(t > 0)
    • $w_0(t) = w_0(t-1) + \hat{h}(t)$
    • $\mu_0(t) = \frac{w_0(t-1)+\mu_0(t-1)+t\hat{h}(t)}{w_0(t)}$
    • $\mu_1(t) = \frac{\mu+w_0(t)\mu_0(t)}{1-w_0(t)}$

오츄 알고리즘(효율적인 버전)

• input : 영상 $f(j,i)$,  $0 <= j <= M-1, 0 <= i <= N-1$
• output: 이진영상 $b(j,i)$, $0 <= j <= M-1, 0 <= i <= N-1$
• 코드는 아래 더보기를 눌러주세요

오츄 알고리즘 코드

# hat_h is a normal histogram of image f
w_0 = [0] * L
mu_0 = [0] * L
mu_0 = [0] * L
v_between = [0] * L
b = [[0]*N for _ in range(M)]

# when t = 0,  initialization value
w_0[0] = hat_h[0]
mu_0[0] = 0
mu = 0

for i in range(L):
	mu += i*hat_h[i]

for t in range(1,L):

    #when t > 0, recursion eqaution
    w_0[t] = w_0[t-1] + hat_h[t]
    mu_0[t] = ((w_0[t-1]*mu_0[t-1]) + t*hat_h[t]) / (w_0[t])
    mu_1[t] = (mu-w_0[t]*mu_0[t]) / (1-w_0[t])

    # calculate v_between[t]
    v_between[t] = w_0[t]*(1-w_0[t])*((mu_0[t]-mu_1[t])**2)


# the maximum value in v_between[] is critical value T
T = max(v_between)

# image binarization
for j in range(M):
	for i in range(N):
    	if f[j][i] >= T: # white
    		b[j][i] = 1
        else: # black
        	b[j][i]= 0

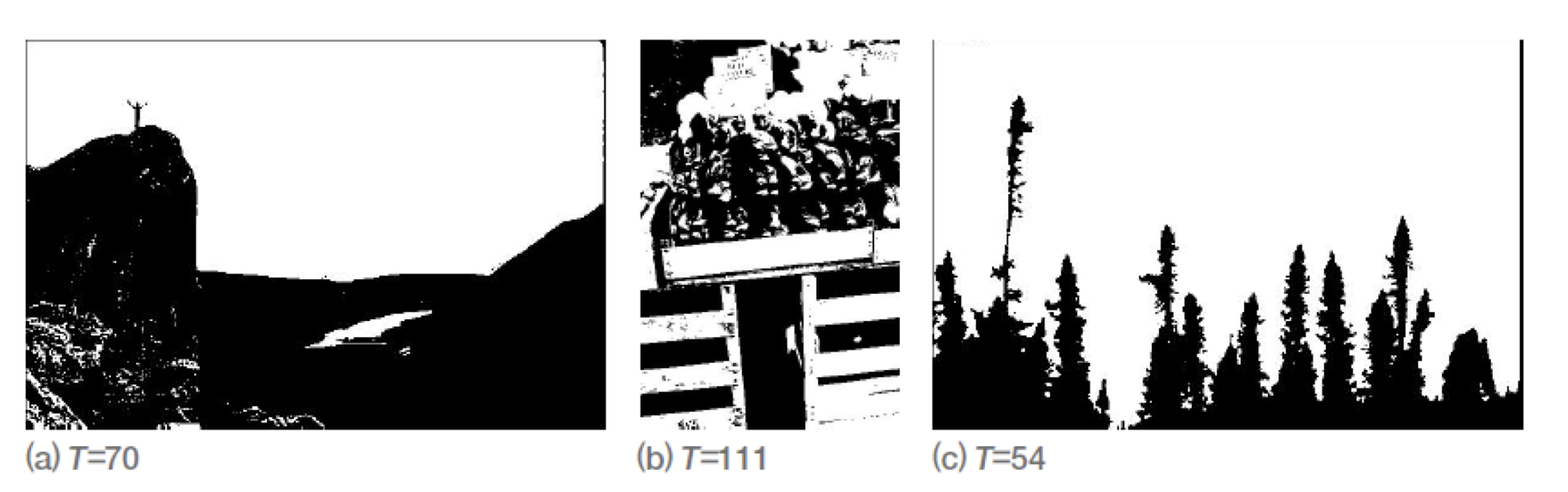

오츄 알고리즘으로 이진화한 영상 예시

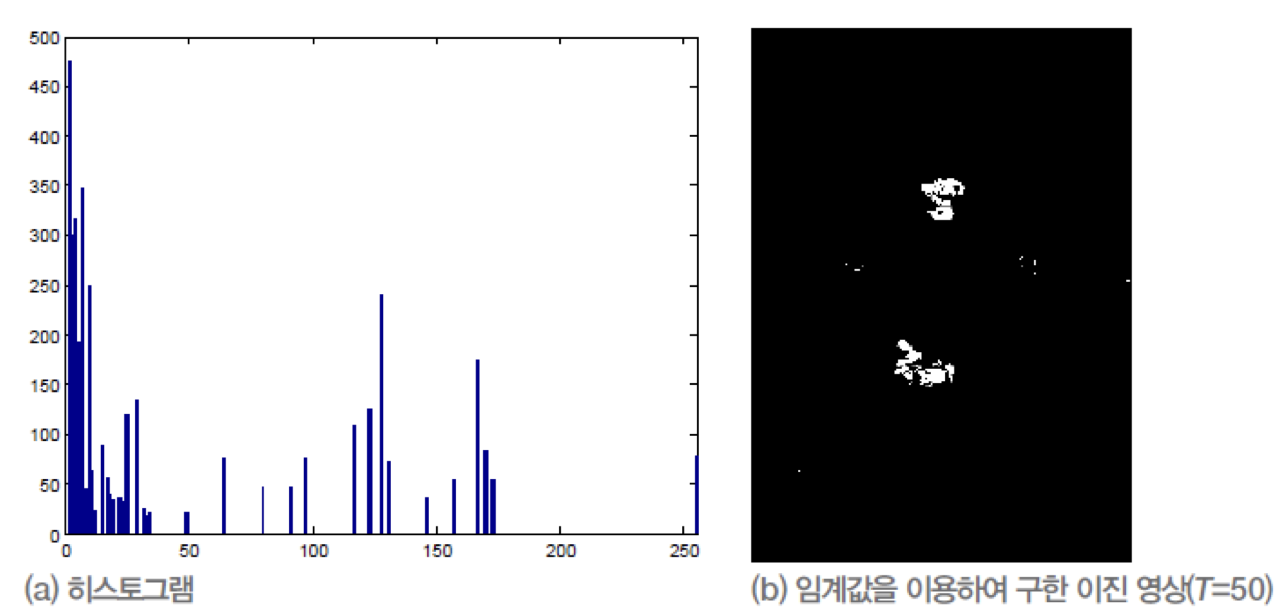

오츄 알고리즘이 찾아준 임계값 T로 이진화한 영상

• 오츄 알고리즘을 적용하기 좋은 영상은 히스토그램으로 나타냈을 때 계곡/전경, 즉 이진적으로 나누어지는 영상이 좋음
  • (a),(t)는 오츄알고리즘을 적용하기 좋은 사진, (b)는 좋지 않은 사진임



3.2 연결요소

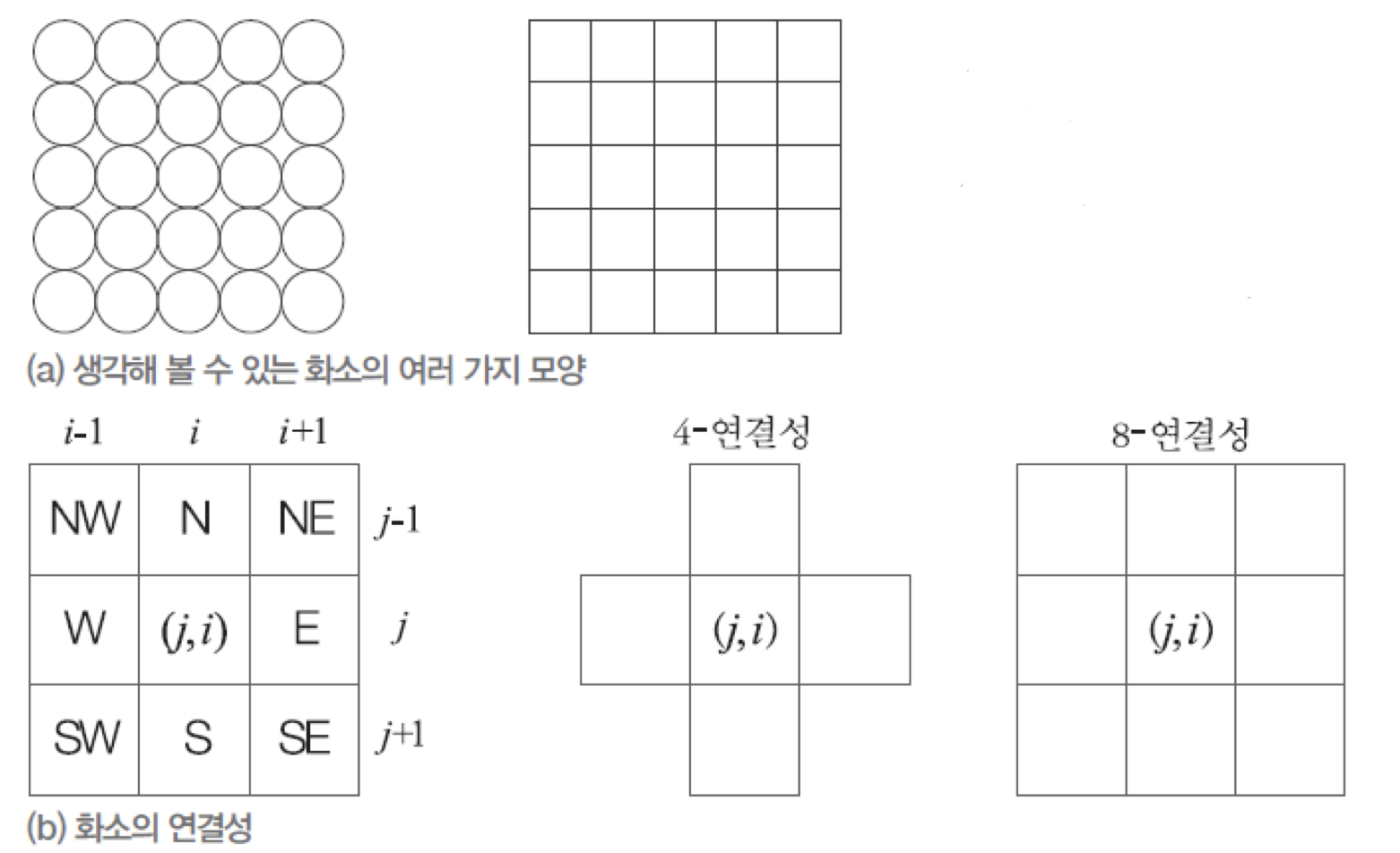

화소의 모양과 연결성

화소의 모양과 연결성

연결요소 번호 붙이기

• Component Labeling : 이진 영상을 덩어리진 컴포넌트 별로 독립된 레이블을 부여

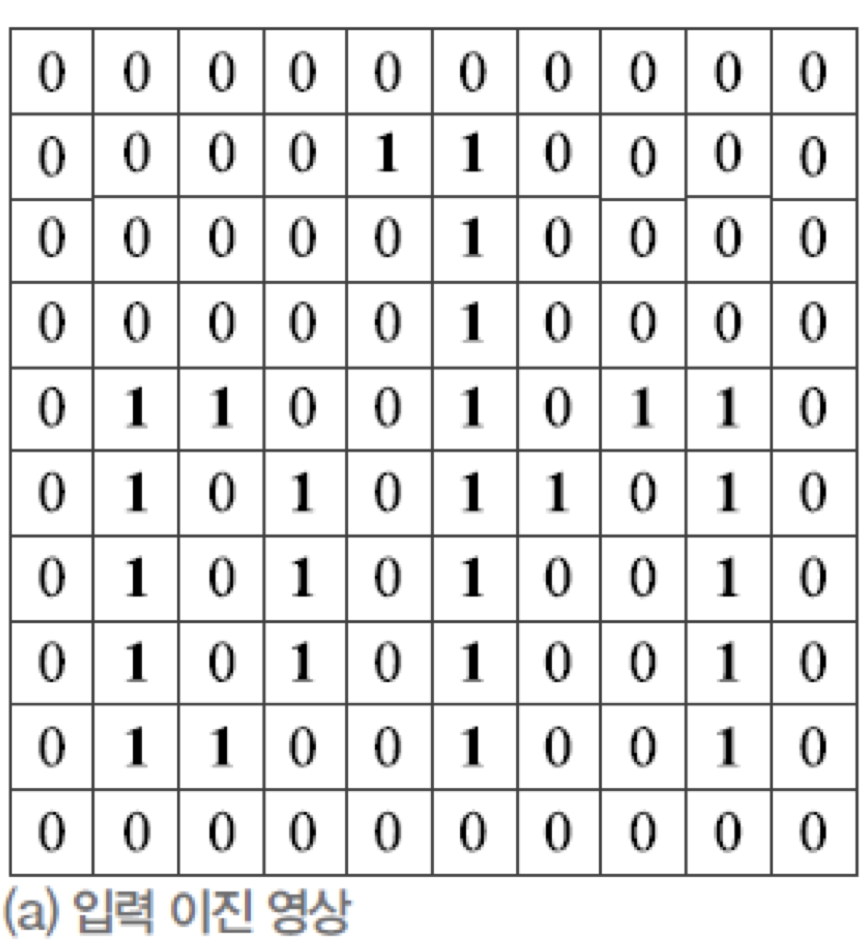

  • Input Image, 1: 전경, 0: 배경

  •

    Input Image

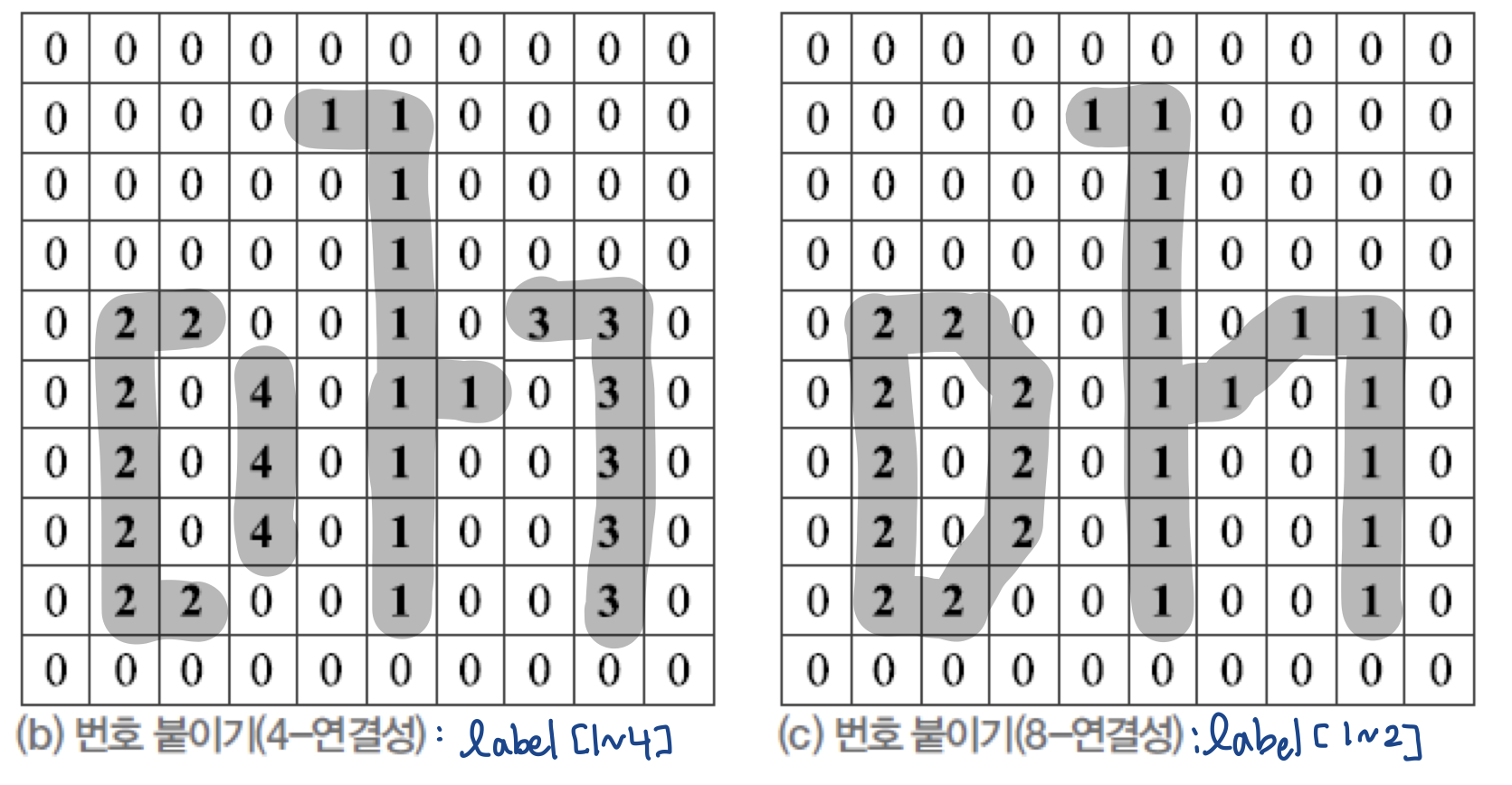

• 4-연결성 (4-connectivity), 8 연결성(8-connectivity)


  •

    연결요소 번호 붙이기

범람 채움

• 스택오버플로우(stack overflow) 위험
  • 함수가 종료되기전 계속 호출되므로, 메모리에 계속 누적되어 스택오버플로우 발생 가능성 높음
  • 고해상도 이미지에서 발생 위험 증가
• 범람 채움(4-연결성 버전)

  • input : 이진영상 $b(j,i)$, $0 <= j <= M-1, 0 <= i <= N-1$
  • output: 이진영상 $l(j,i)$, $0 <= j <= M-1, 0 <= i <= N-1$
  • 코드는 아래 더보기를 눌러주세요

4-연결성 코드

# copy b to I : 0 -> 0, 1 -> -1(unnumbering)
I = [[-1]*N for _ in range(M)]
for j in range(M):
	for j in range(N):
    		if b[j][i] == 0:
        		I[j][i] = 0

# boundary of I, set the 0 into pixel that j=0,j=M-1,i=0,i=N-1
for j in range(M):
	if j == 0 or j == M-1:
    		map[j] = [0]*N
    		continue
	map[j][0] = 0
    	map[j][-1] = 0


label = 1
for j in range(1, M-1):
	for i in range(1, N-1):
    		if I(j,i) == -1:
        		flood_fill4(I, j, i, label)
            		label += 1

def flood_fill4(I, j, i, label):
	if I(j,i) == -1:
    		flood_fill4(I, j, i+1, label) #east
        	flood_fill4(I, j, i-1, label) #west
        	flood_fill4(I, j+1, i, label) #south
        	flood_fill4(I, j-1, i, label) #north







4. 영상 처리의 세가지 기본 연산

---

4.1 점 연산(Pixel, 통계적 연산)

• 점 연산이란? 오직 자신의 명암값에 따라 새로운 값을 결정
• 식으로 표현하면 아래와 같다
  • 대부분은 k=1 (즉, 한 장의 영상을 변환)이며, t는 픽셀 단위로 처리하는 연산임
  • $f_{out}=  t(f_1(j,i), f_2(j,i), ...., f_k(j,i))$

선형 연산 예시(k=1) + Clipping(over/underflow 방지)

• $f_{out}=  t(f(j,i))$
  • = $min(f(j,i) + a, L-1)$,  (밝게)
    •  두 번째 인자는 첫번째 인자가 L이상 시, overflow이므로 이를 방지하기 위한 상수값(Clipping)
  • = $max(f(j,i) - a, 0)$,  (밝게)
    • 두 번재 인자는 첫번째 인자가 0 미만 시, underflow이므로 이를 방지하기 위한 상수값(Clipping)
  • = $(L-1) - f(j,i)$, (반전)

•

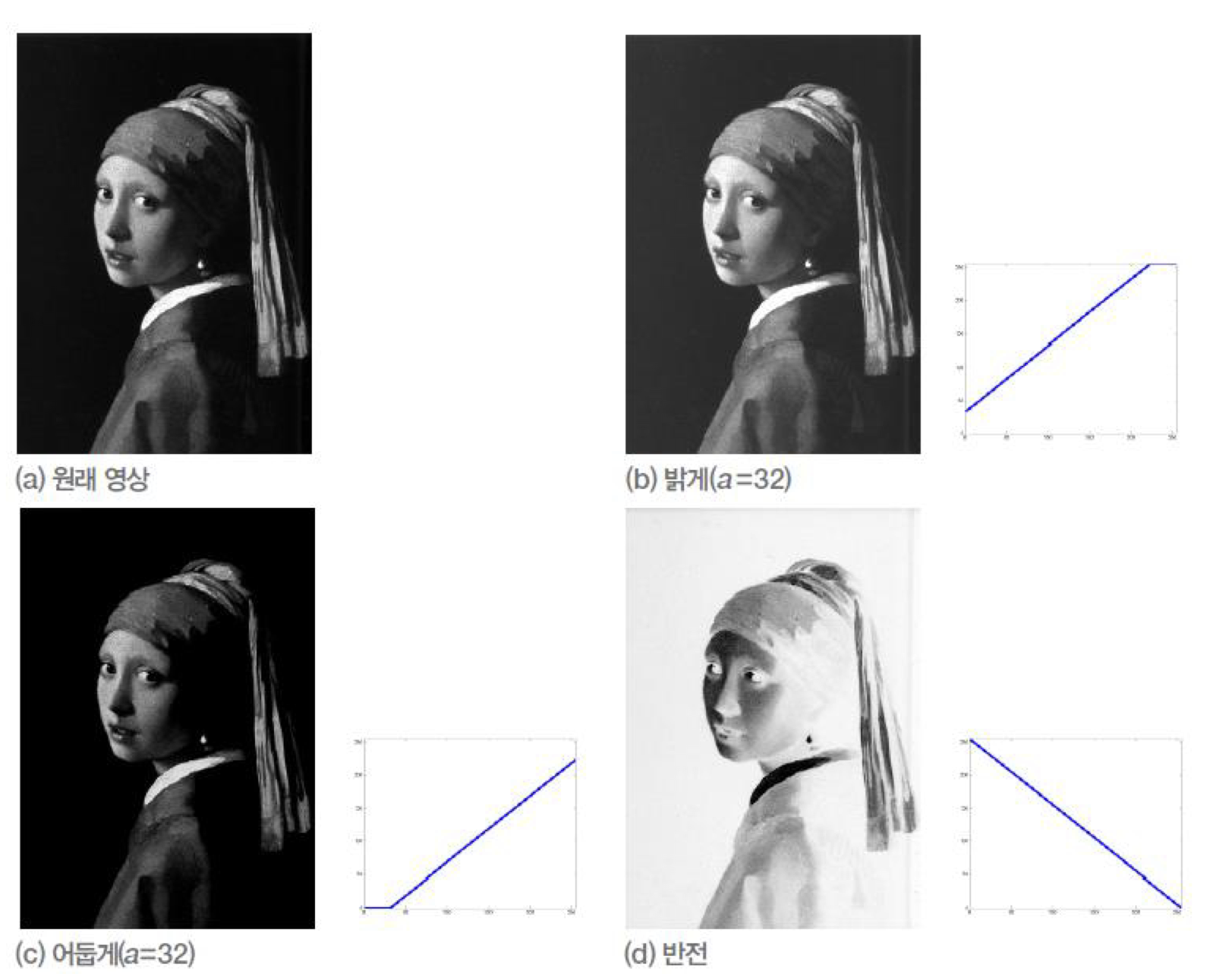

  여러가지 선형 점 연산

비선형 연산 예시

• 감마 수정(모니터나 프린터 색상 조절에 사용)
• $f_{out} = (L-1)*(\hat{f}(j,i))^{\gamma}$
  • 이때 $\hat{f}(j,i) = \frac{f(j,i)}{(L-1)}$
  • 위 연산은, L=266일 때, 0~255사이의 값을 0~1 값으로 정규화(normalize)해주는 계산임
  • 즉, $\gamma$ 값이 커짐에 따라 제곱되는 수는 0~1사이의 값이므로 $f_{out}$은 어두워진다

•

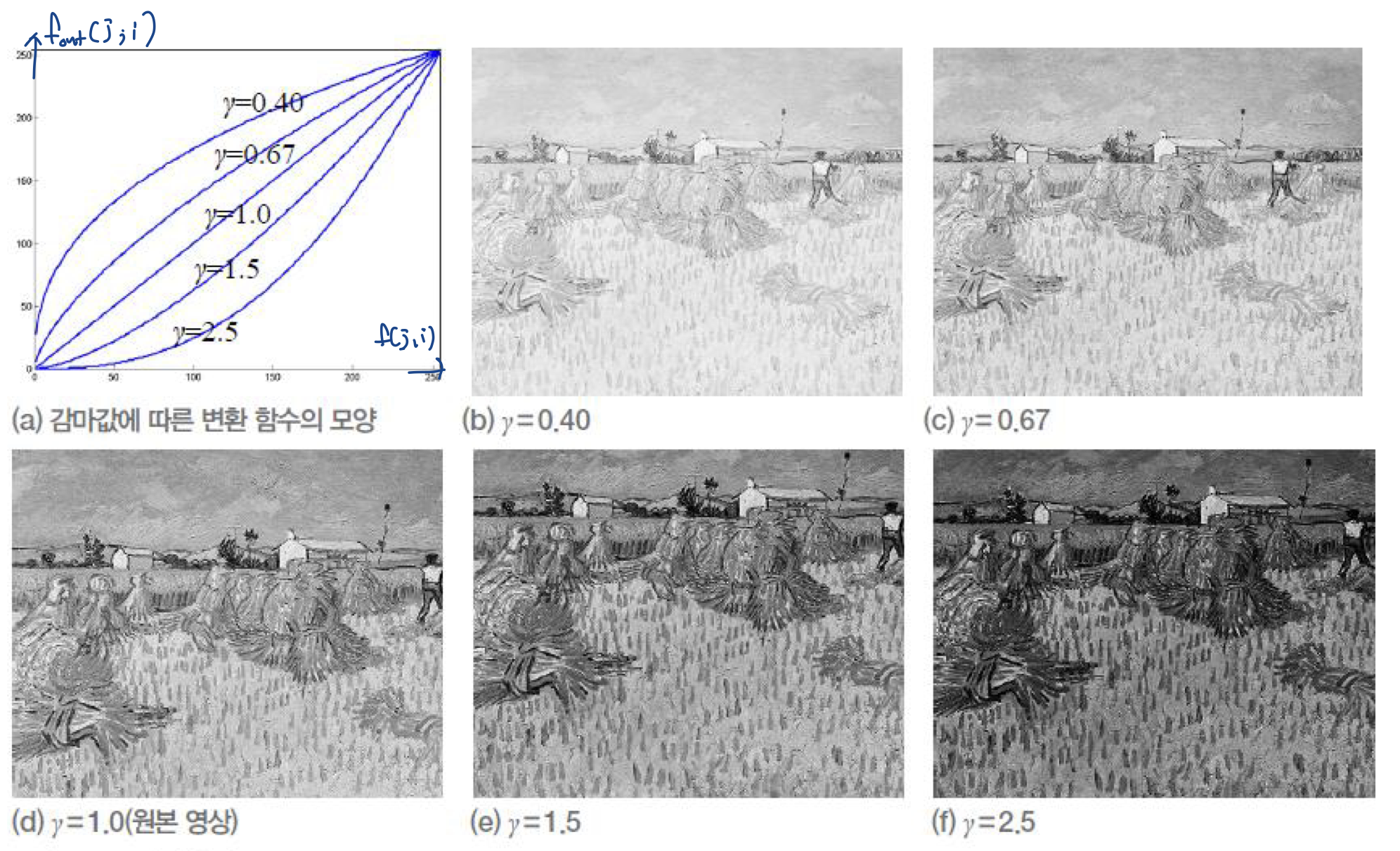

  감마 수정

디졸브(dissolve) 예시

• 디졸브란? 두 장의 영상(k = 2)을 Weighted Sum 하는 것으로 선형 연산에 해당
• $f_{out} = \alpha f_1(j,i) + (1-\alpha)f_2(j,i)$로, 여기서 $\alpha$는 가중치(weight)에 해당

•

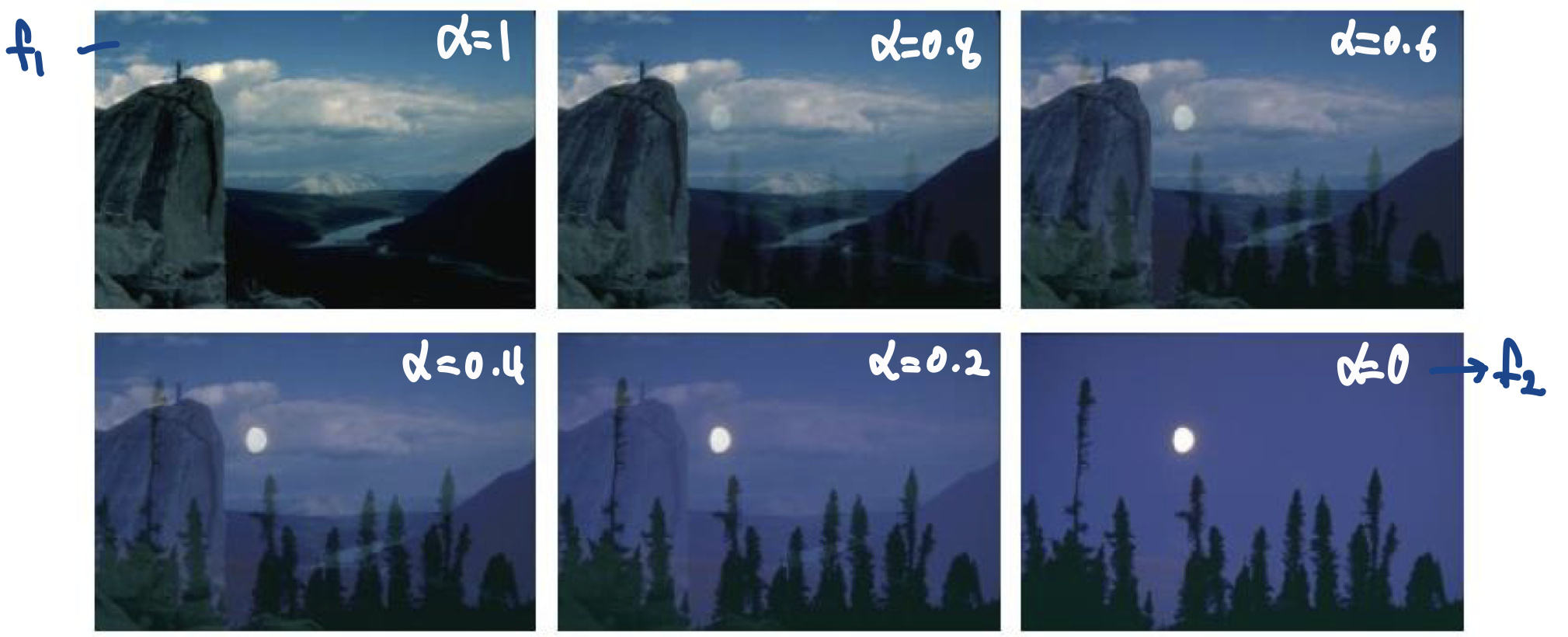

  디졸브 효과

4.2 영역 연산(Region : Convolution)

• 영역 연산이란? 이웃 화소의 명암값에 따라 새로운 값 결정
• 상관(Correlation)
  • 원시적인 매칭 연산(물체를 윈도우 형태로 표현하고 물체를 검출)
  • 수식
    • 1차원: $g(i) = u x f = \sum_{x=-(w-1)/2}^{(w-1)/2}u(x)f(i+x)$
    • 2차원: $g(i) = u x f =  \sum_{y=-(h-1)/2}^{(h-1)/2}\sum_{x=-(w-1)/2}^{(w-1)/2}u(y,x)f(i+y,i+x)$

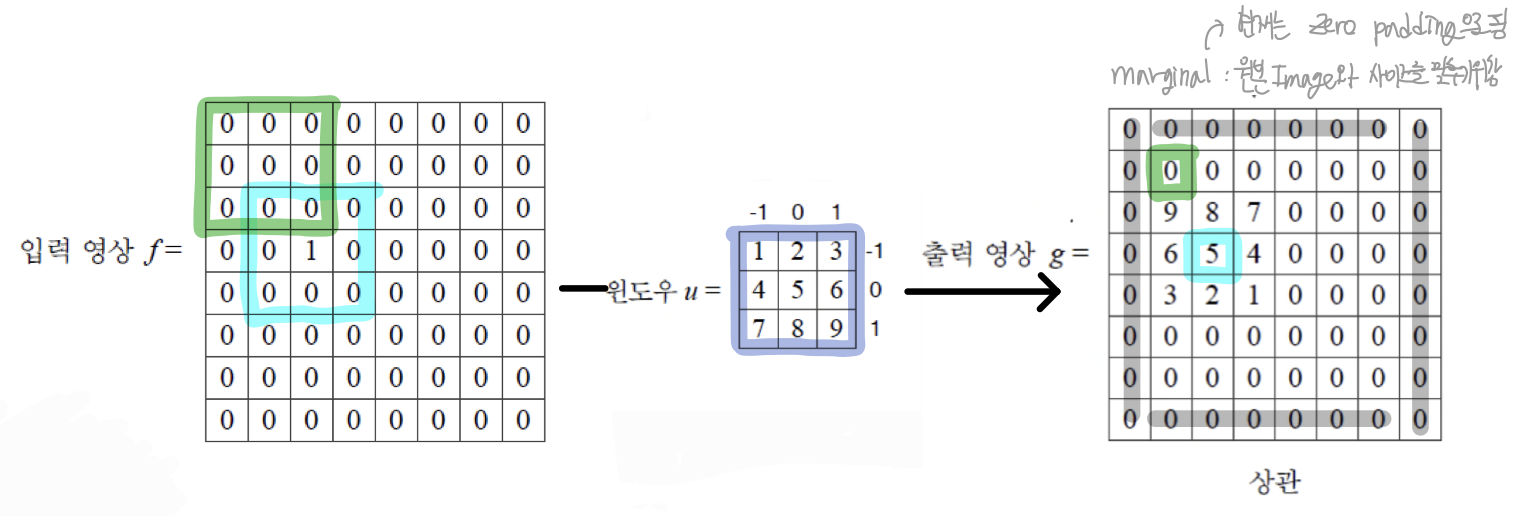

  • 2차원 상관 예시

  •

컨볼루션(Convolution)

• 윈도우를 뒤집은 후 상관 적용, 선형 연산
• 수식
  • 1차원: $g(i) = u * f = \sum_{j=-(w-1)/2}^{(w-1)/2}u(x)f(i-x)$
  • 2차원: $g(i) = u * f =  \sum_{y=-(h-1)/2}^{(h-1)/2}\sum_{x=-(w-1)/2}^{(w-1)/2}u(y,x)f(i-y,i-x)$
  • 임펄스 반응(Impulse Response)

•

  상관과 컨볼루션의 원리

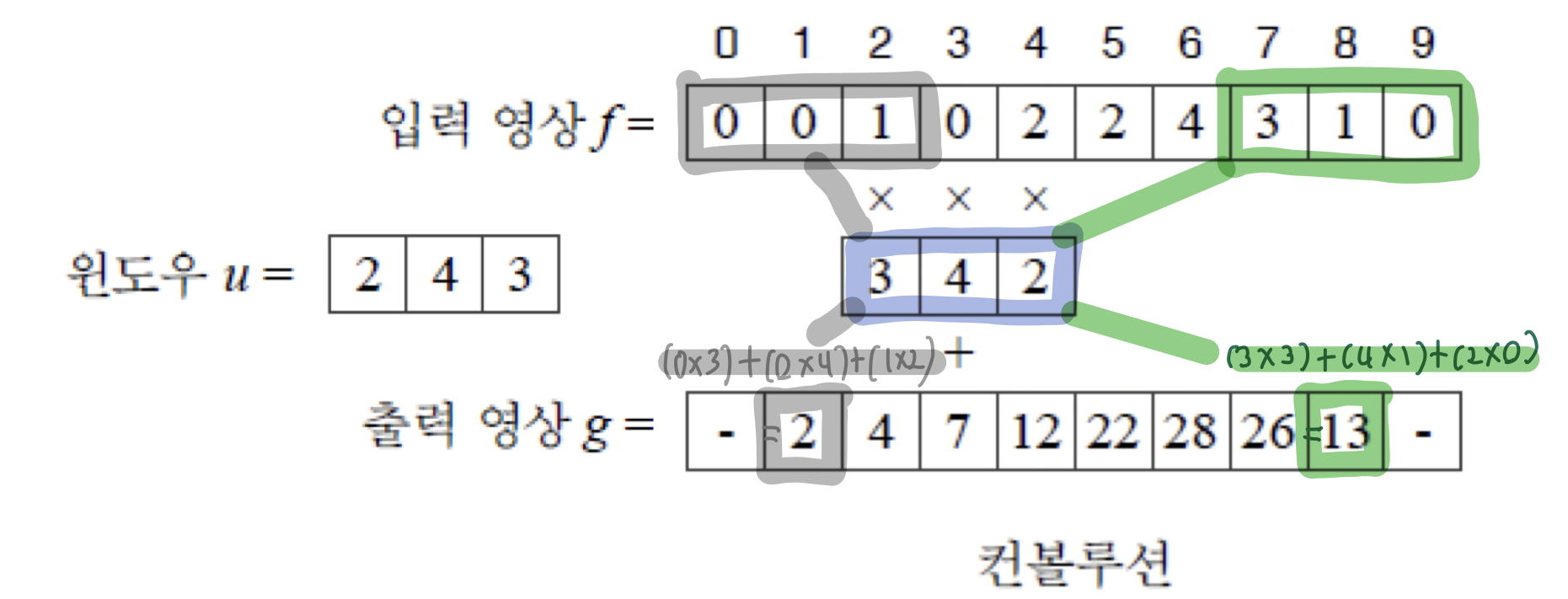

컨볼루션 예제

•

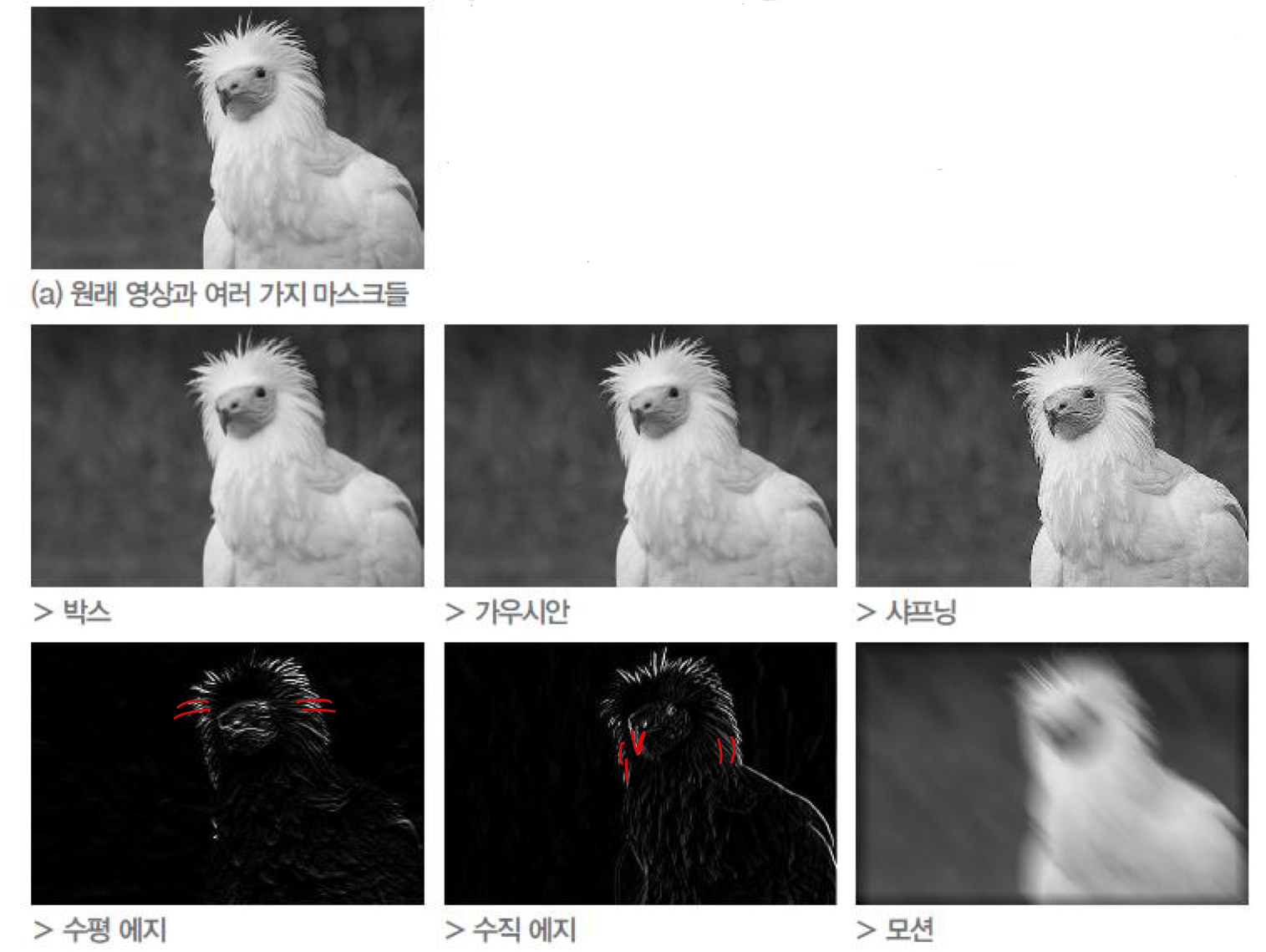

  다양한 마스크와 컨볼루션 효과

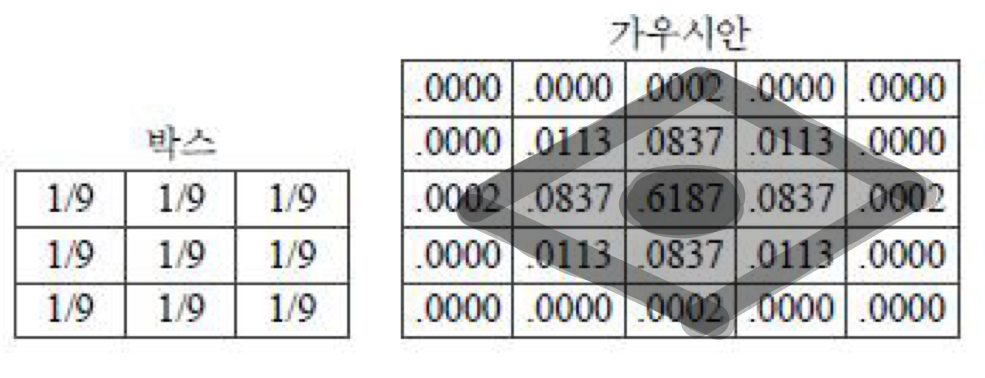

박스와 가우시안은 스무딩 효과

• 가우시안은 박스와 비슷하나 원본 화소유지가 더 잘됨
• 평활화(Smoothing), 평균(Average) 마스크(Mask)에 해당

•

• 가우시안의 마름모로 색칠된 부분의 합은 1이 되어야 함(1초과일 경우 영상은 밝아지며,미만일 경우 어두워진다)
• 중심값(그림에서 0.6187)에서 멀어질수록 가중치(Weight)가 작아짐

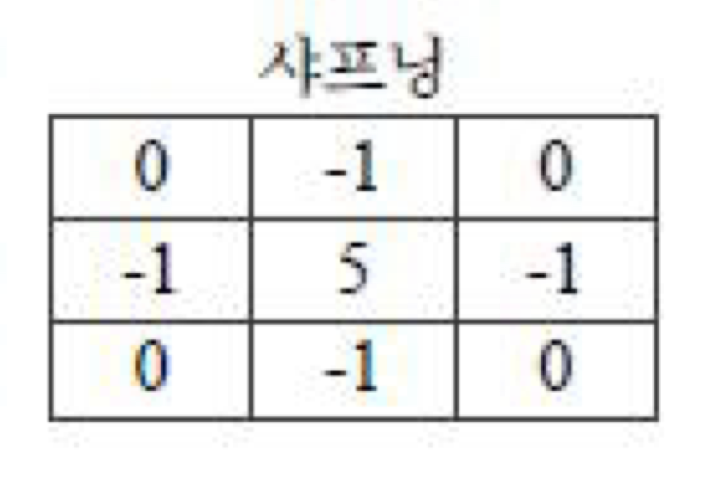

• 샤프닝은 명암 대비 강조 효과

  •

  • 영상의 경계가 뚜렷해짐

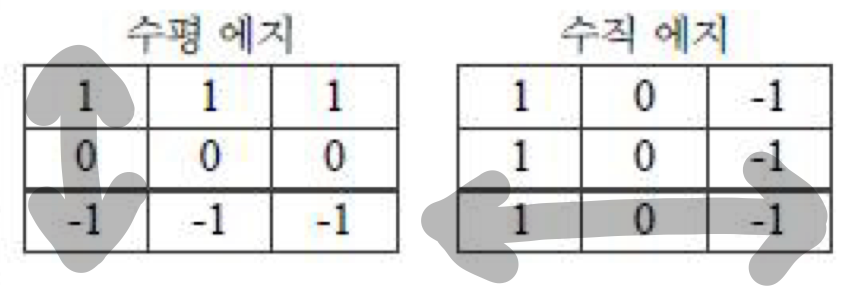

• 수평 에지와 수직 에지는 에지 검출 효과

  •

  • 수평 에지는 수직방향으로 검출하여, 원본영상에서 수평(-)에 해당하는 에지를 검출하게 됨
  • 수직 에지는 수평방향으로 검출하여, 원본영상에서 수직(|)에 해당하는 에지를 검출하게 됨

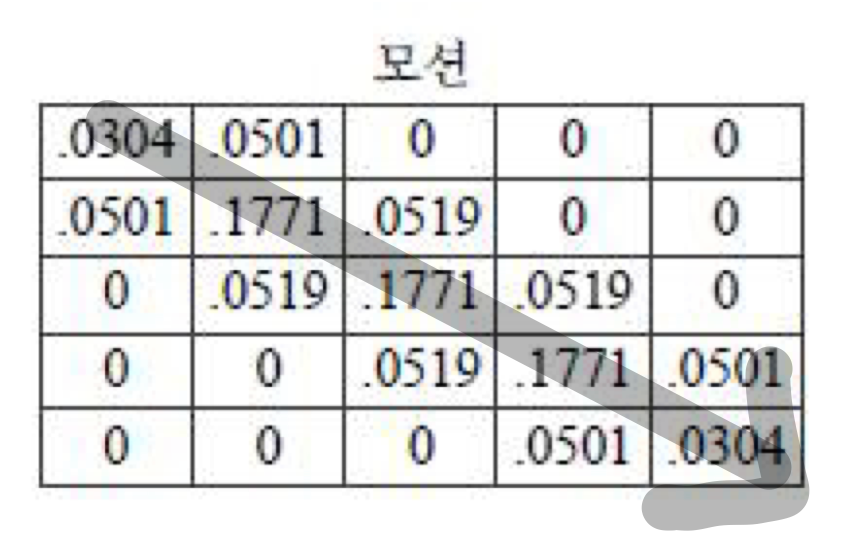

• 모션은 대각방향으로 블러(blur)처리가 이루어짐

  •

  • 대각 방향으로 값이 변함 -> 대각 방향으로 블러(blur)가 일어남

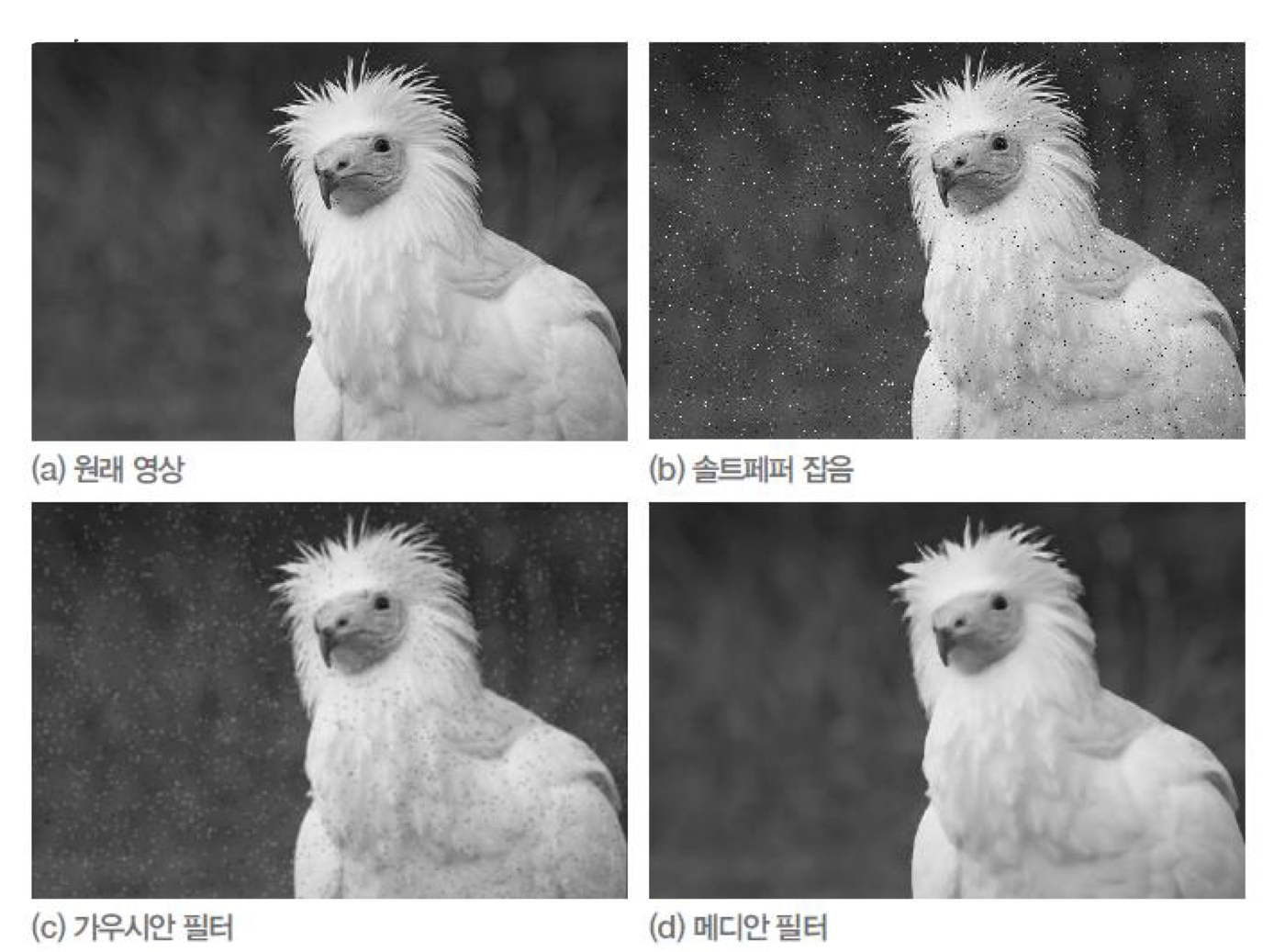

 메디안 필터(Median Fileter) : 중간값 필터(!=Average)로 비선형 연산에 해당

• 솔트페퍼 잡음(Salt&Pepper Noise)에 효과적
• 메디안은 가우시안에 비해 에지 보존 효과가 뛰어남

•



4.3 기하 연산(Geometric Transform)

• 기하 연산이란? 일정한 기하 연산으로 결정된 화소의 명암값에 따라 새로운 값 결정
  • 데이터 증강(data augmentation) 기법에 사용됨

동차 좌표와 동차 행렬

• 동차 좌표(Homogeneous Coordinate)
  • $\dot{x} = (y,x,1)$
  • ex:) (3,5) -> (3,5,1), (6,10,2), (0.3,0.5,0.1), ...
• 동차 행렬(Homogeneous Matrix) : $\dot{H}$
  • 이동(Translation)
    • $T(t_y,t_x)=\begin{pmatrix} 1 & 0 & 0 \\ 0 & 1 & 0 \\ t_y & t_x & 1 \end{pmatrix}$
    • y방향으로 $t_y$, x방향으로 $t_x$만큼 이동
  • 회전(Rotation)
    • $R(\theta)=\begin{pmatrix} cos\theta & -sin\theta & 0 \\ sin\theta & cos\theta & 0 \\ 0 & 0 & 1 \end{pmatrix}$
    • 원점을 중심으로 시계방향으로 $\theta$만큼 회전

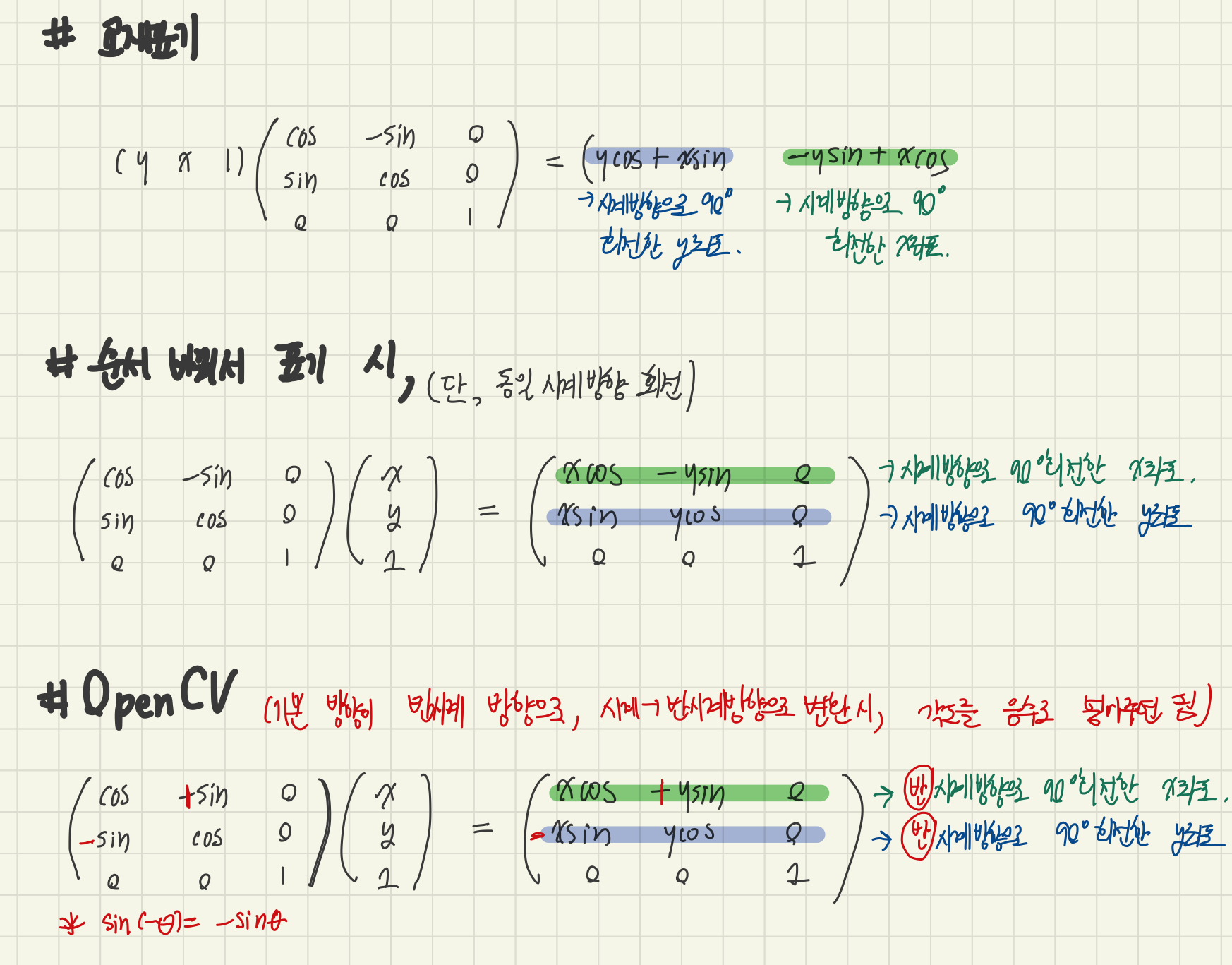

    • openCV관련 주의점(아래 더보기를 클릭하세요)
    •

    •

  •  크기(Scaling)
    • $S(s_y,s_x)=\begin{pmatrix} s_y & 0 & 0 \\ 0 & s_x & 0 \\ 0 & 0 & 1 \end{pmatrix}$
    • y방향으로 $s_y$, x방향으로 $s_x$만큼 확대
  •  기울림(Shearing)
    • $Sh_y(h_y)=\begin{pmatrix} 1 & 0 & 0 \\  h_y & 1 & 0 \\ 0 & 0 & 1 \end{pmatrix}$,
    • $Sh_x(h_x)=\begin{pmatrix} 1 & h_x & 0 \\ 0 & 1 & 0 \\ 0 & 0 & 1 \end{pmatrix}$
    • $Sh_y$ : y 방향으로 $h_y$만큼 기울기
    • $Sh_x$ : x 방향으로 $h_x$만큼 기울기

동차행렬을 이용한 기하 변환

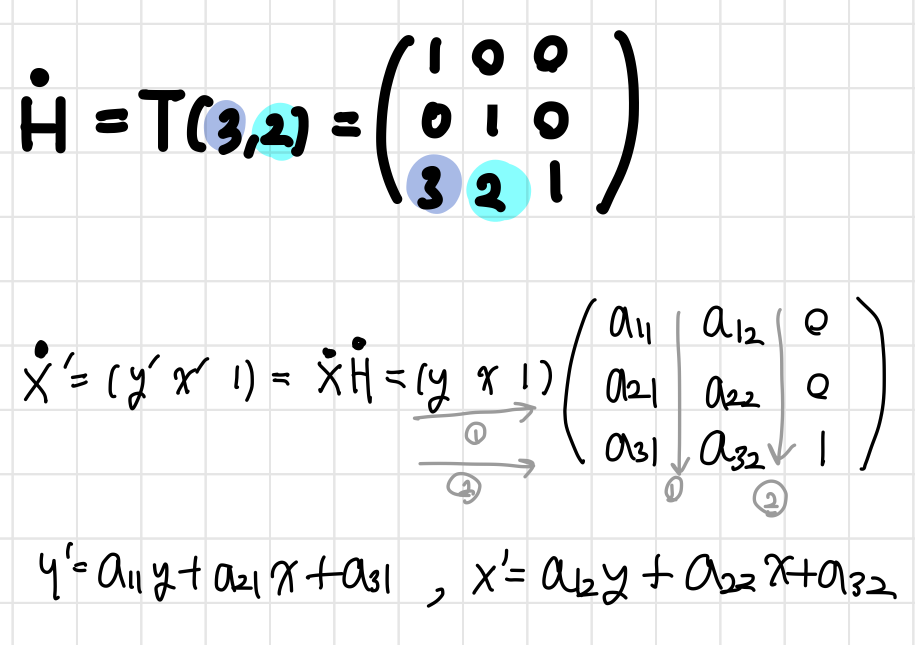

• 예1: 어떤 점을 y방향으로 3, x방향으로 2만큼 이동시키는 동차 행렬 $\dot{H}$는 다음과 같다

  •

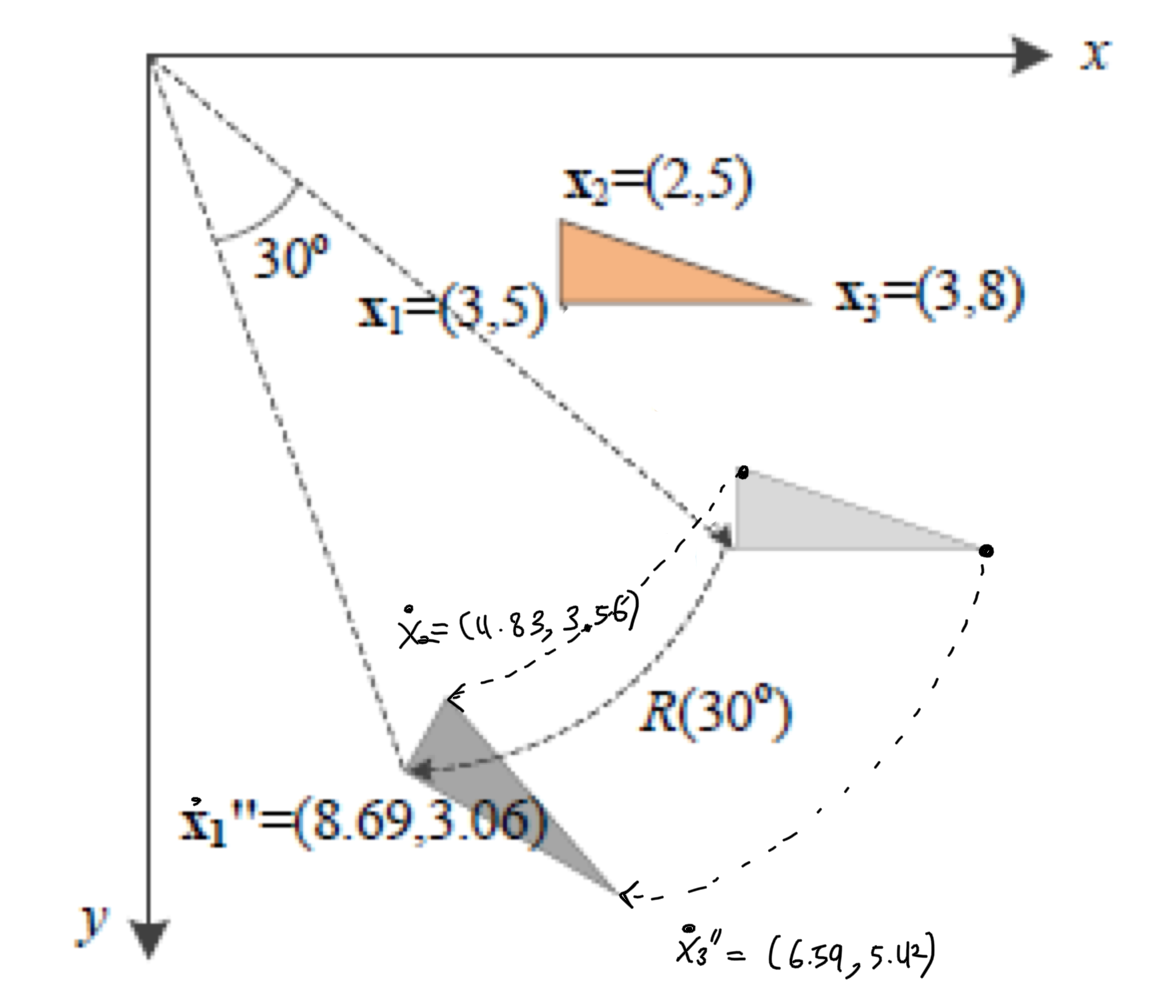

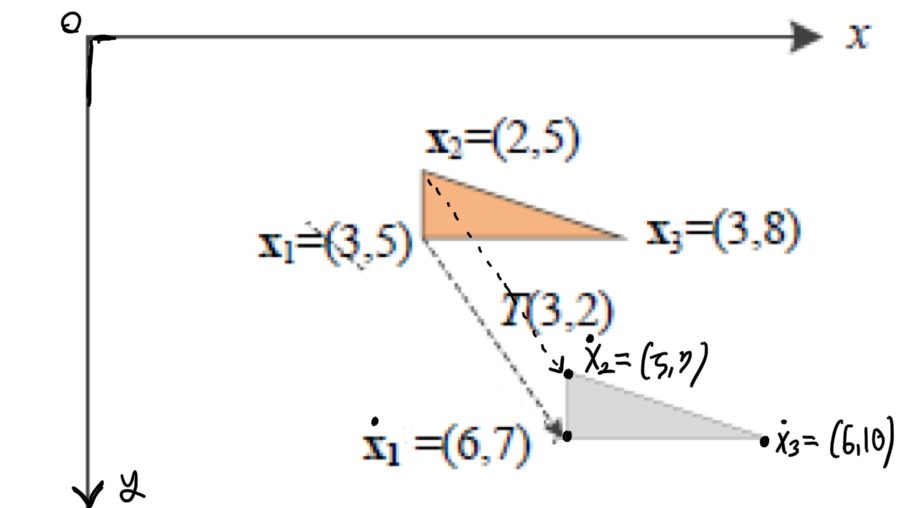

• 예2: 아래 삼각형을 y방향으로 3, x방향으로 2만큼 이동시킨 후 30도 회전시켜보자

  •

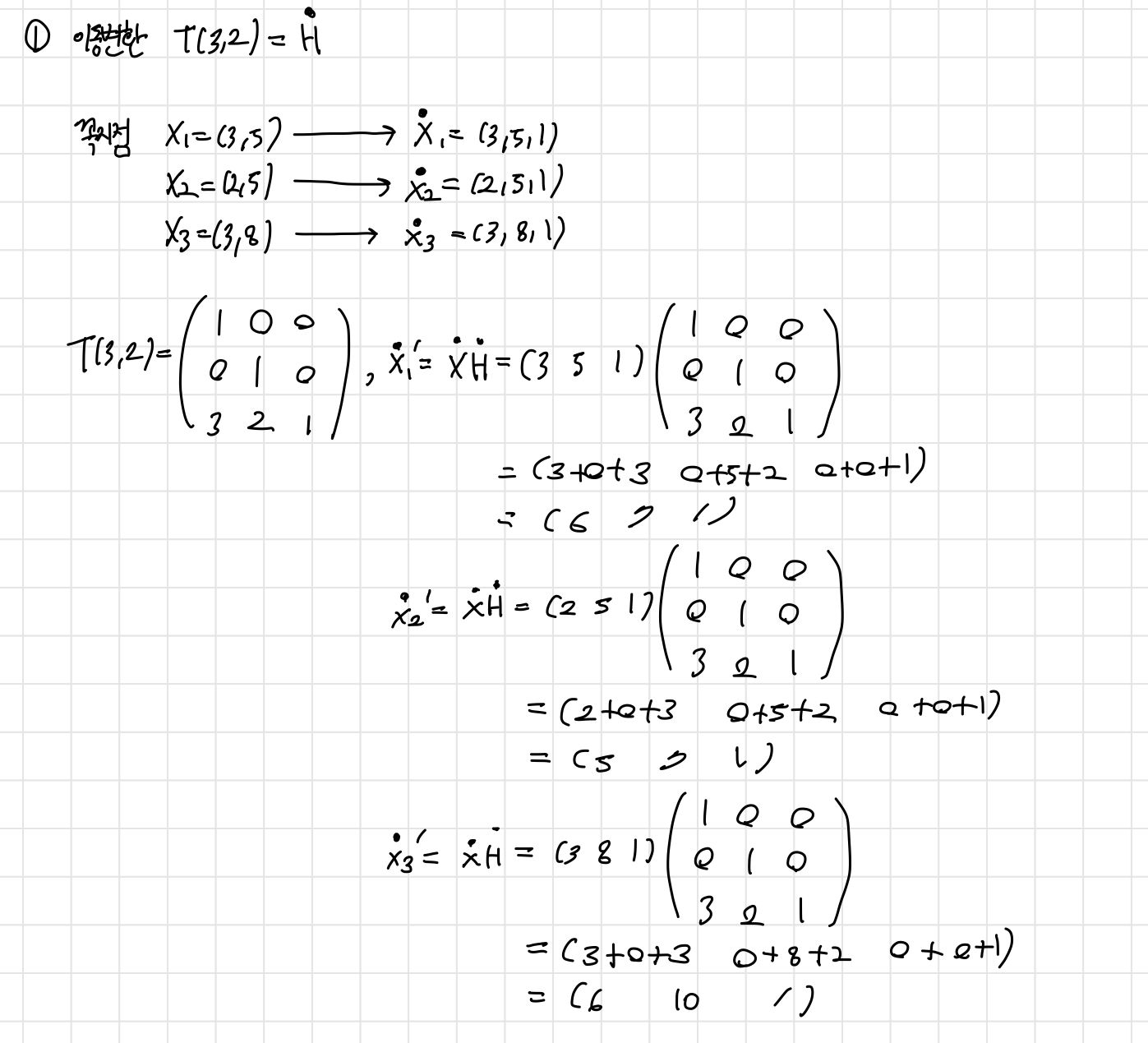

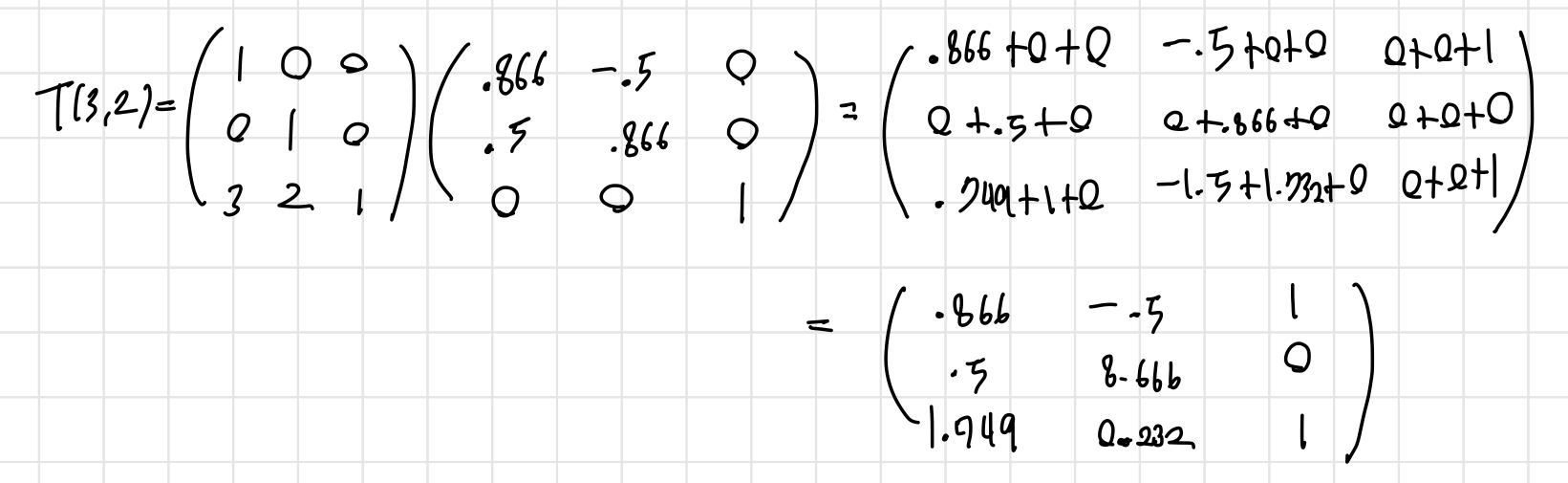

  • 이동변환 T(3,2)후 $\dot{x_1},\dot{x_2},\dot{x_3}$ 구하기(아래 접은글 참고)

    •

  • 위 계산 결과 $\dot{x_1}=(6,7),\dot{x_2}=(5,7),\dot{x_3}=(6,10)로 이동$

  •

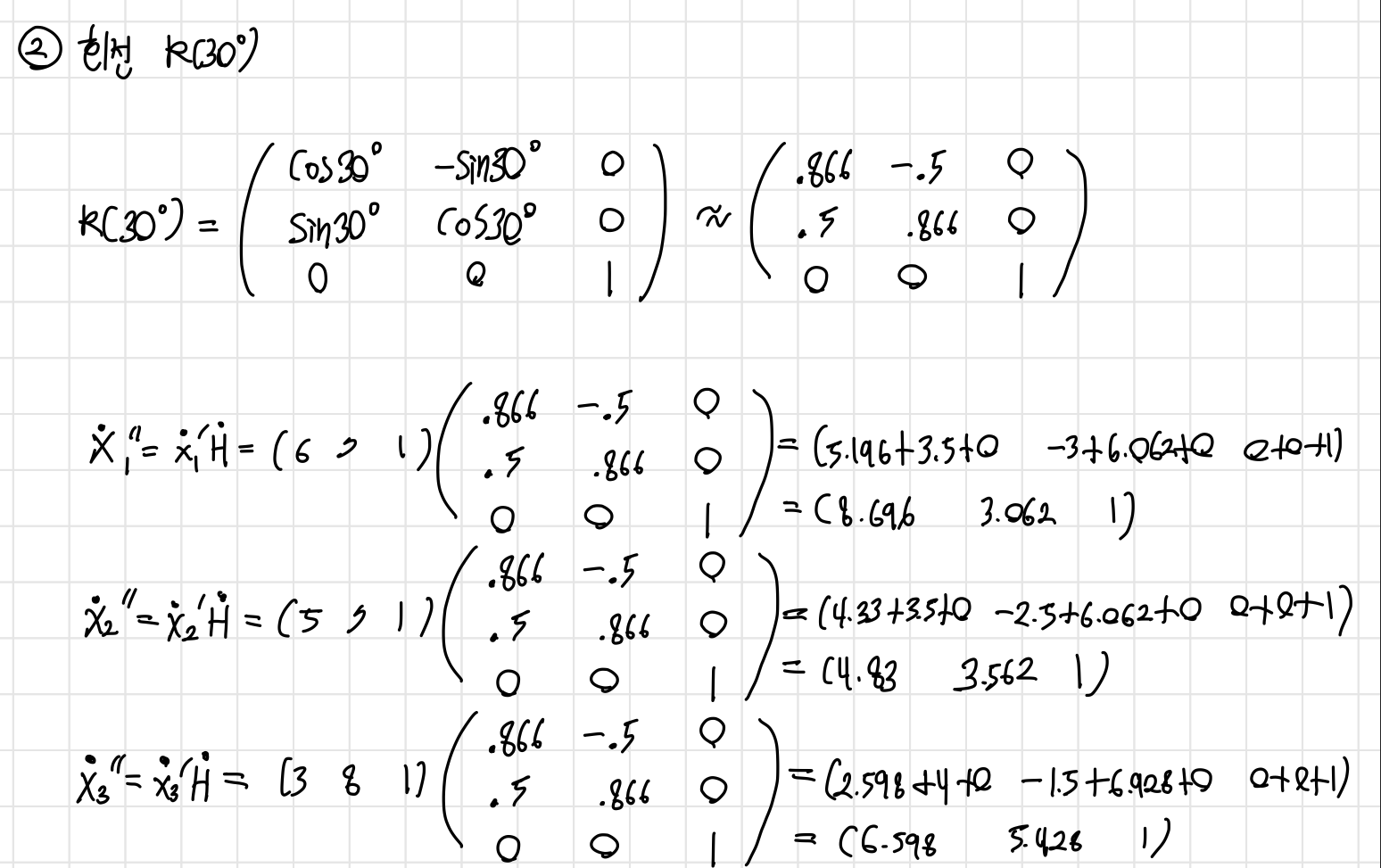

  • 회전 R(30도) 후  $\dot{x_1},\dot{x_2},\dot{x_3}$ 구하기(아래 접은글 참고)

    •

      - 그림에서 x2" = (7.83 3.562 1), 변환된 x3는 (6 10 1)로 x3" = (9.196 5.66 1) 계산 결과 정정하겠습니다 :)

  • 위 계산 결과 $\dot{x_1}=(8.696, 3.062),\dot{x_2}=(4.83 ,3.562),\dot{x_3}=(6.598, 5.428)로 이동$

  •



왜 동차 좌표를 사용하나?

• 복합 변환을 이용한 계산 효율
• 이동 후 회전은 두번의 행렬 곱셈, 하지만 복합 변환을 이용하면 한 번의 곱셈
  • 위의 예제에서 변환에 필요한 행렬 T(3,2)와 R(30도)를 곱해 세 꼭지점에 각각에 대해 적용할 수 있다
  • 즉, 행렬 곱을 두 번 한 것과 결과는 동일하지만 한 번의 곱셈으로 이동과 동시에 회전을 진행할 수 있다
  • 계산은 아래 접은 글 참고

    •

  • 임의의 점 $(C_y, C_x)$를 중심으로 회전하는 식은 다음과 같다
    • $T(-C_y,-C_x)R(\theta)T(C_y,C_x)$
    • 먼저 회전축으로 중심을 옮겨준 후, 세타만큼 회전을 진행. 이 후 다시 원래 중심(0,0)으로 옮겨줌

영상에 적용

전방 변환(Forward mapping)은 심한 에일리어싱(Aliasing) 현상

•

  후방 기하 변환의 안티 에일리어싱 효과

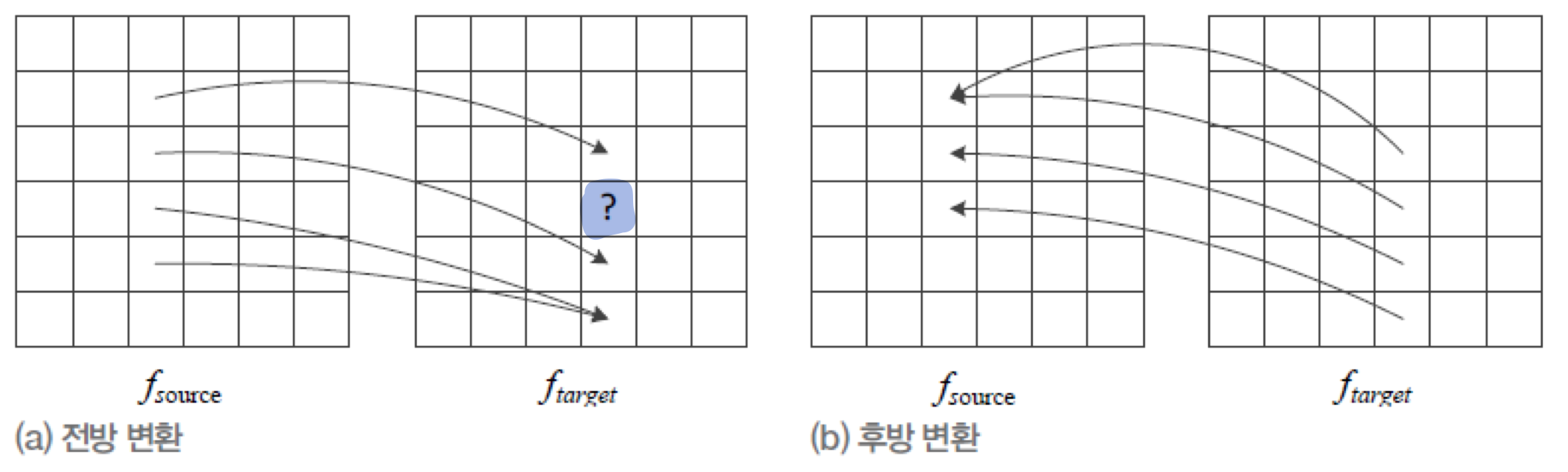

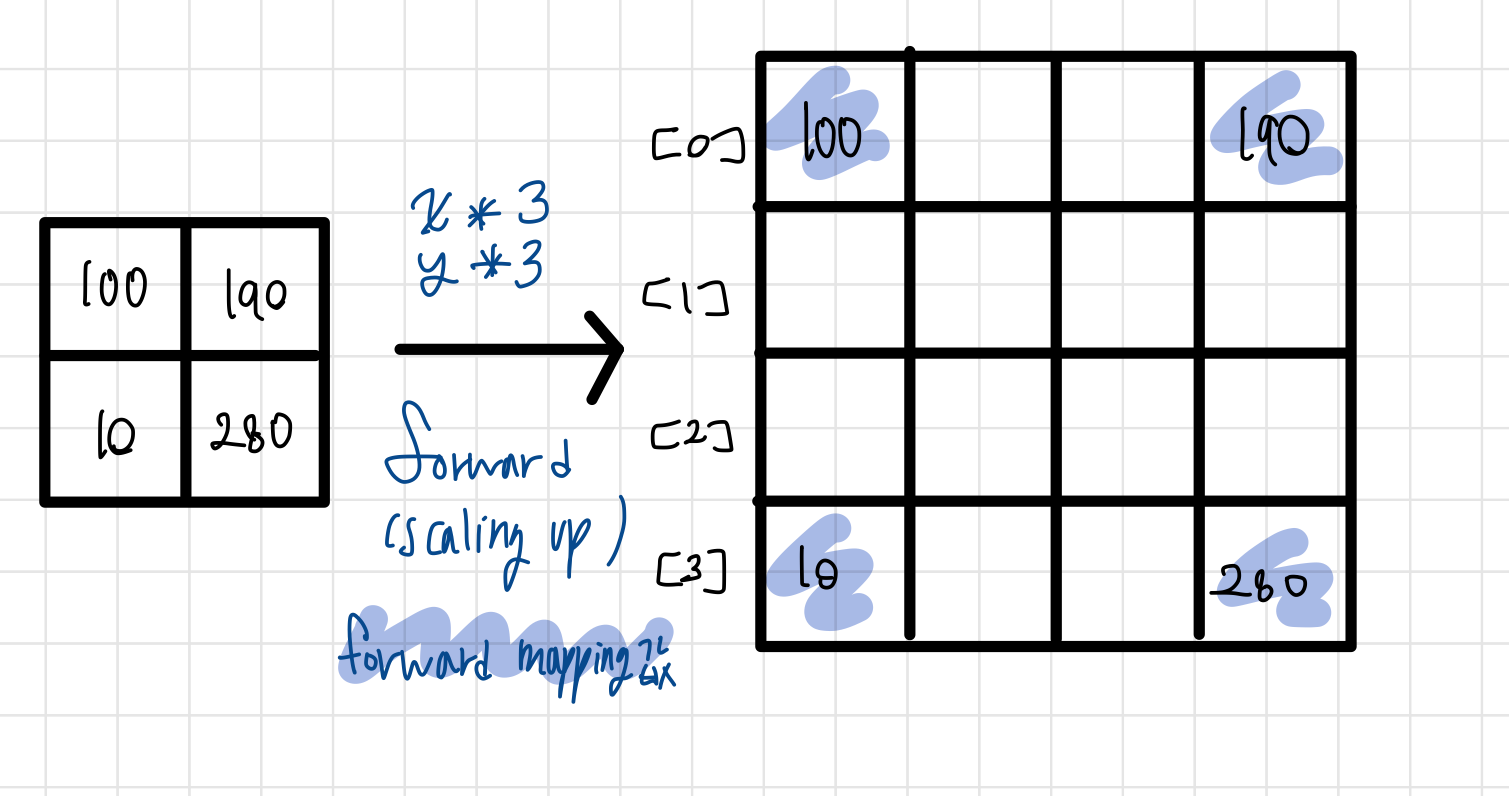

전방 변환 시, 매핑(mapping)이 되지 않는 홀(hole) 혹은 중첩(overlap)되는 픽셀이 생기는 문제점이 있음

• 전방기하변환 알고리즘
  • 가로축으로 2만큼 Scaling up하는 연산이라고 가정
  • input : 영상 $f_{source}(j,i)$,  $0 <= j <= M-1, 0 <= i <= N-1$, 변환 행렬 $\dot{H}$
  • output: 기하변환된 영상  $f_{target}(j,i)$, $0 <= j <= M-1, 0 <= i <= N-1$
  • 코드는 아래 더보기를 눌러주세요

import numpy as np

# Scaling up to x*2, S(0,2)
s_y = 0, s_x = 2
S = [[s_y, 0, 0],[0, s_x, 0],[0, 0, 1]]
dot_H = np.array(S)

for j in range(M):
	for i in range(N):
    	dot_x = np.array([j,i,1])
        j1, i1, _ = dot_x@dot_H
    	# float to int
        j1 = round(j1)
        i1 = round(i1)
        # ignore the spot outside the image space
        f_target[j1,i1] = f_source[j,i]

후방 변환(Backward mapping)을 이용한 안티 에일리어싱(Anti-Aliasing)

• 후반 변환 시, 홀과 중첩되는 픽셀이 생기지 않음
• 후방 기하 변환 알고리즘
  • 가로축으로 2만큼 Scaling up하는 연산이라고 가정
  • input : 영상 $f_{source}(j,i)$,  $0 <= j <= M-1, 0 <= i <= N-1$, 변환 행렬 $\dot{H}$
  • output: 기하변환된 영상  $f_{target}(j,i)$, $0 <= j <= M-1, 0 <= i <= N-1
  • 코드는 아래 더보기를 눌러주세요

import numpy as np

# Scaling up to x*1/2, S(0,1/2)
s_y = 0, s_x = 0.5
S = [[s_y, 0, 0],[0, s_x, 0],[0, 0, 1]]
dot_H = np.array(S)


for j in range(M):
	for i in range(N):
    	dot_x = np.array([j,i,1])
        j1, i1, _ = dot_x@dot_H
    	# float to int
        j1 = round(j1)
        i1 = round(i1)
        # ignore the spot outside the image space
        f_target[j,i] = f_source[j1,i1]

보간에 의한 안티 에일리어싱(Anti-Aliasing by Interpolation)

• n을 계산할 때, n-1과 n+1 즉, 주변 화소를 이용하여 계산하는 방법

•

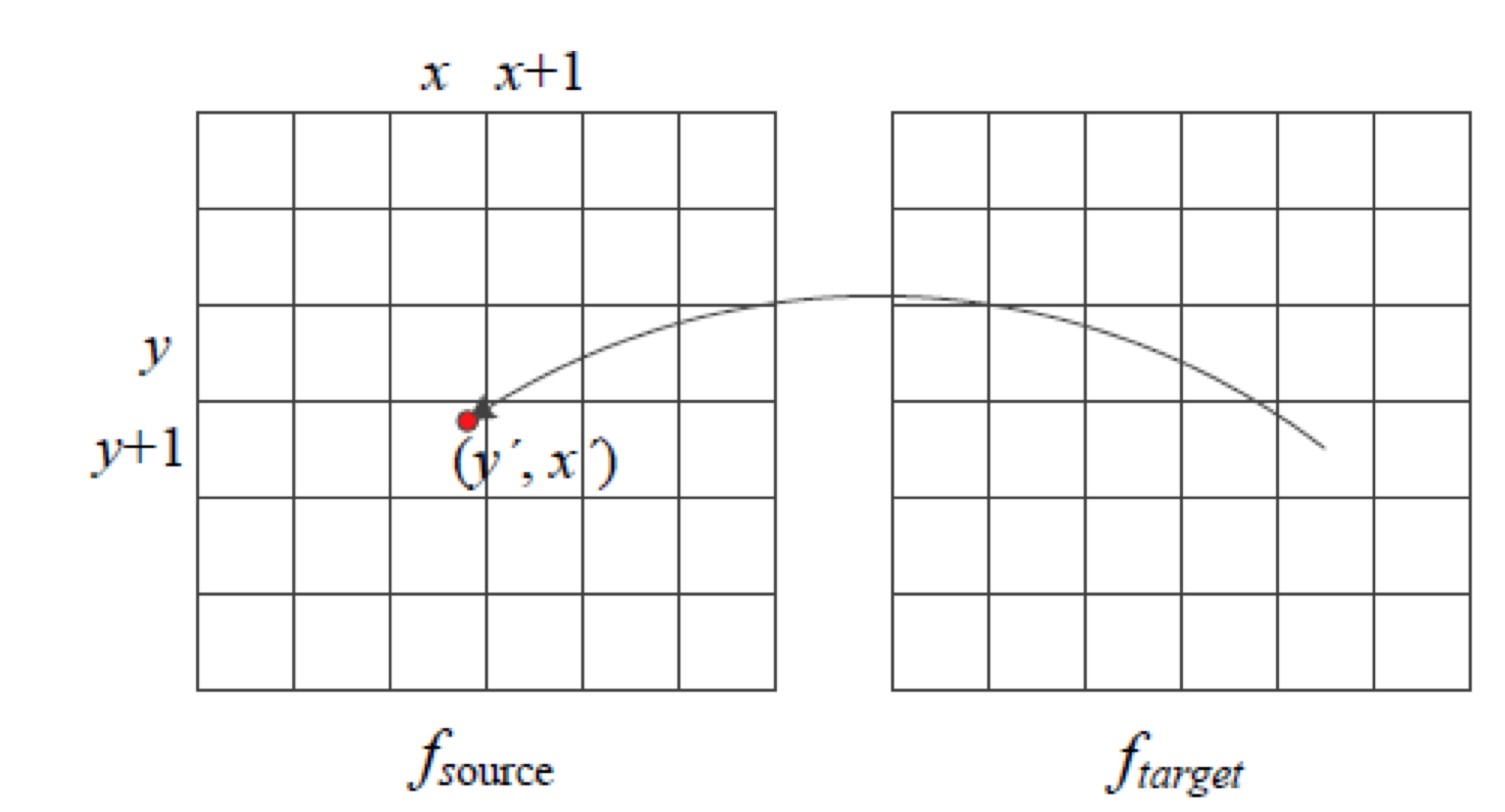

  기하변환한 점의 좌표



선형 보간법(Linear Interpolation)

•


•

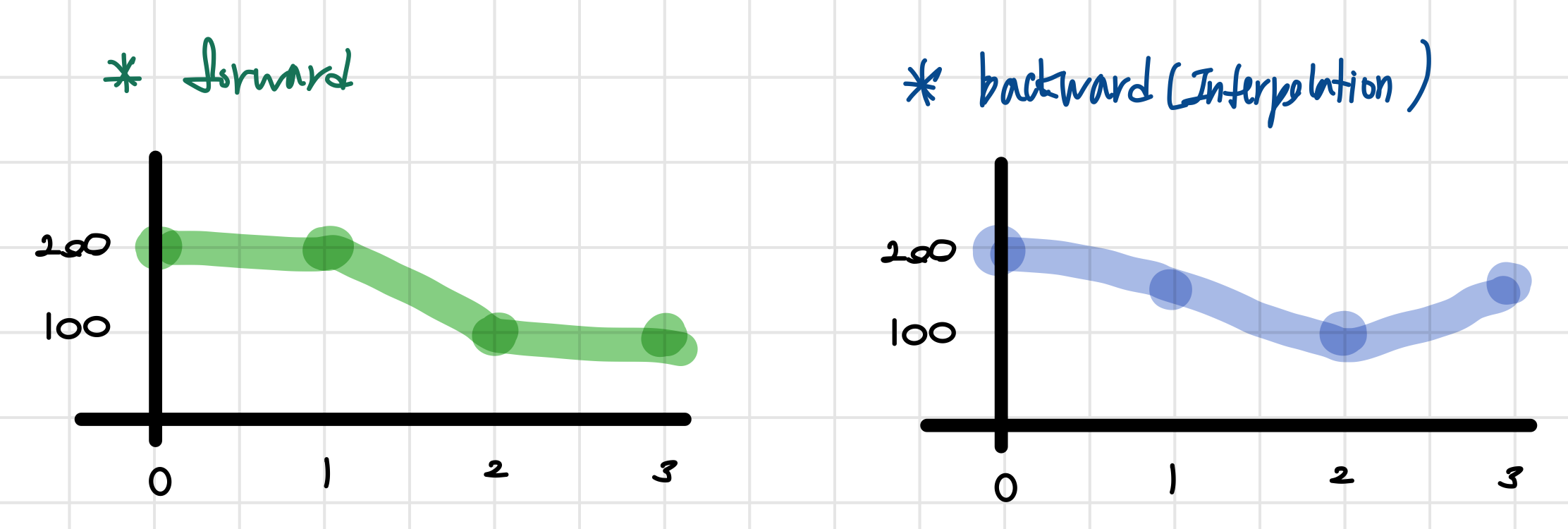

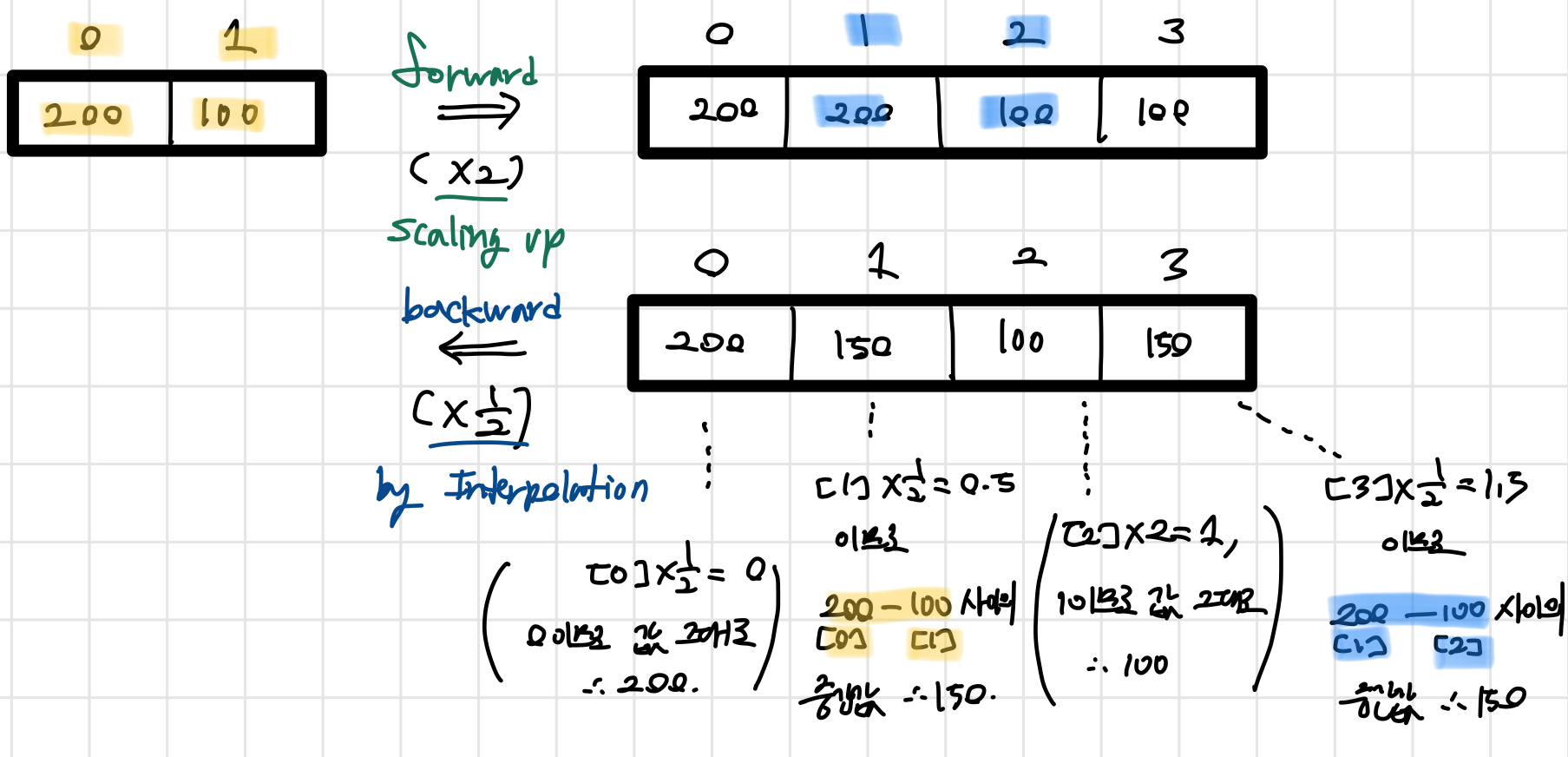

  • Interpolation결과, Forward를 한 영상보다 더 부드럽게 값이 변경되는 것을 확인할 수 있다

양선형 보간법(Bi-Linear Interpolation)

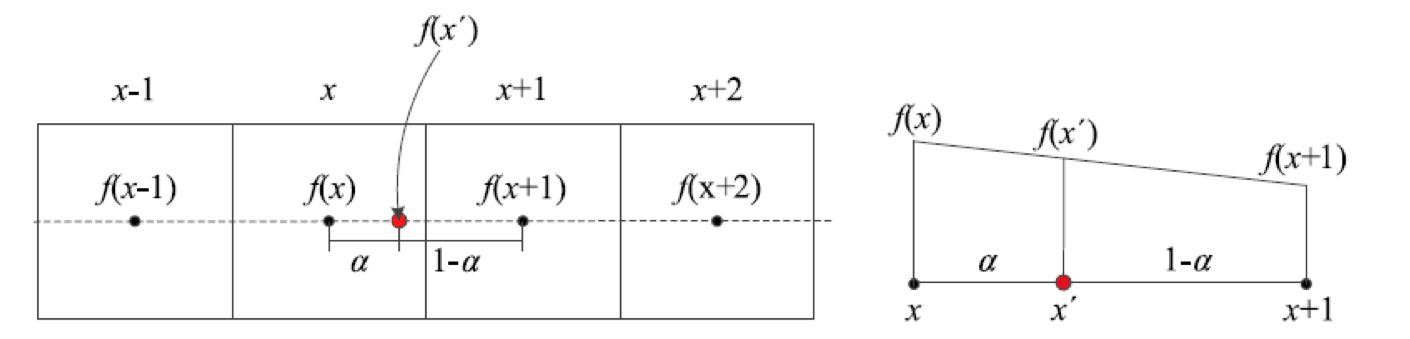

• $f(\dot{x}) = (1-\alpha)f(x) + \alpha f(x+1)$

•

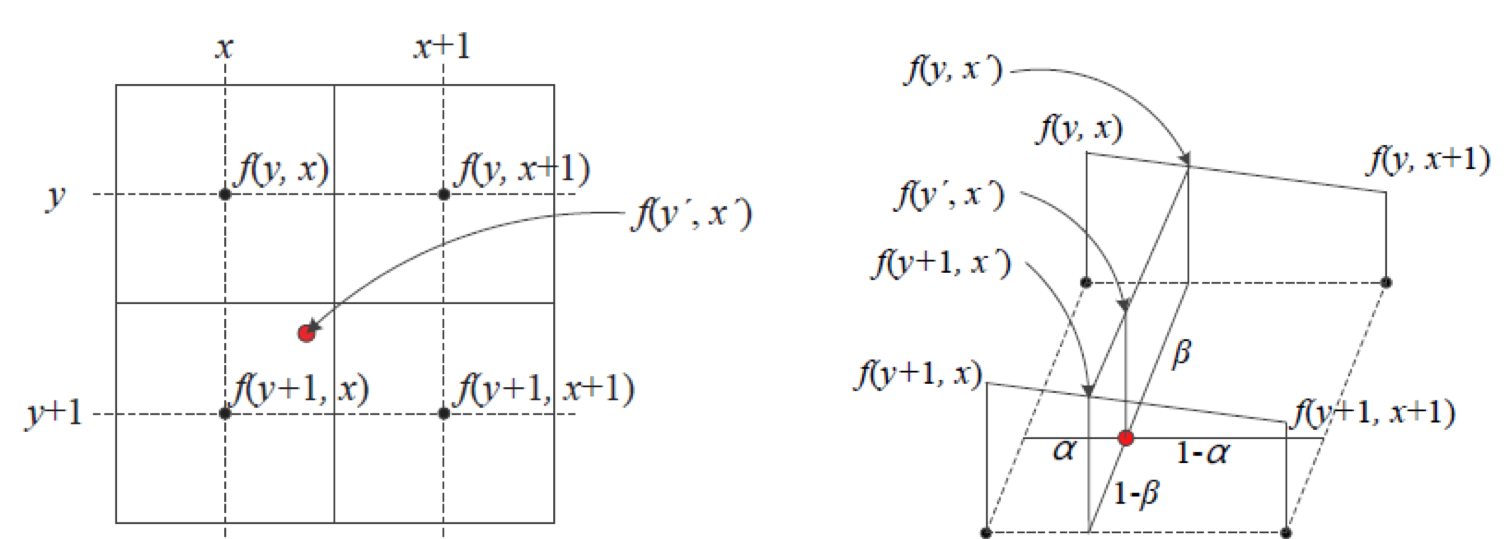

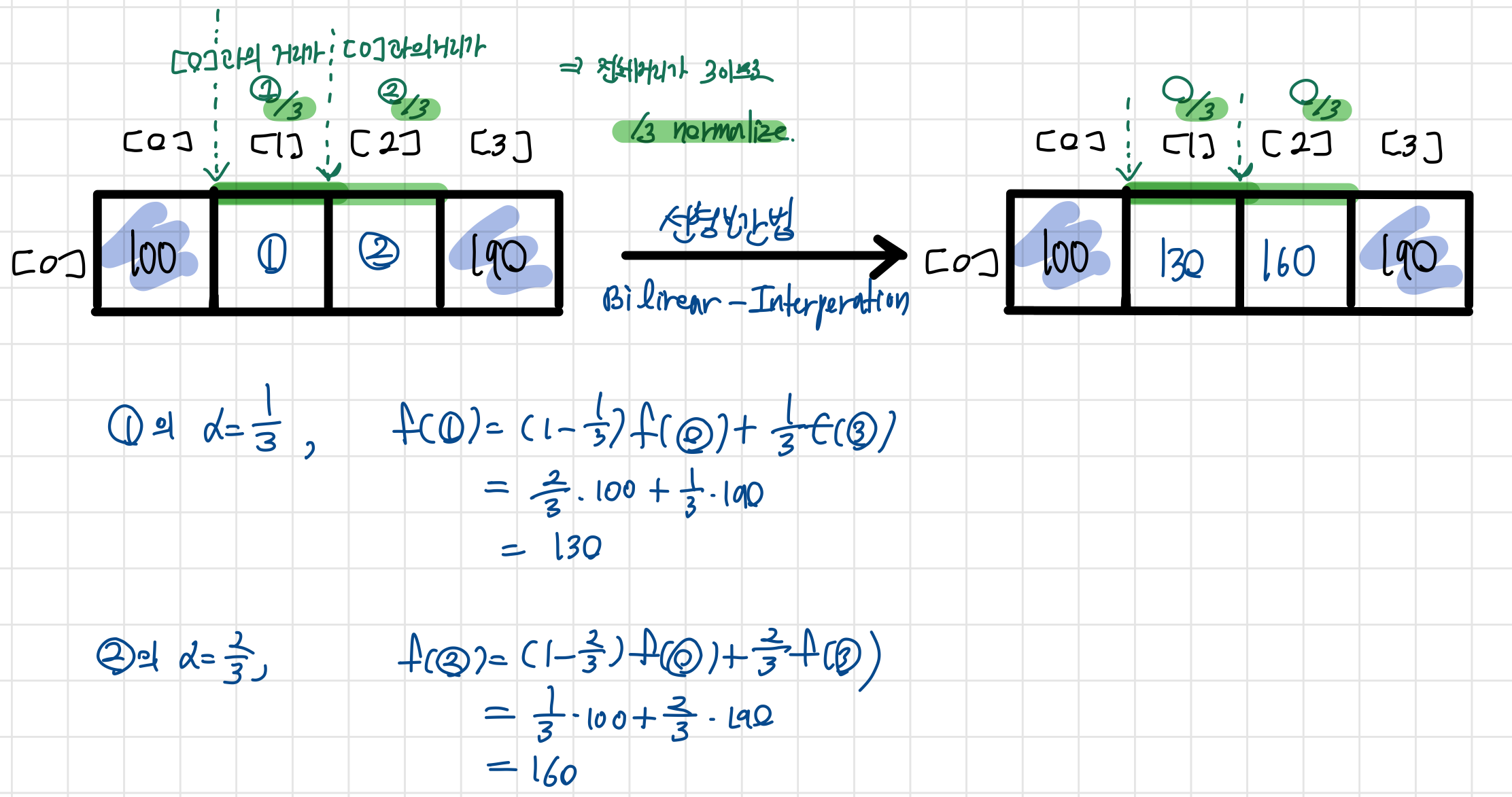

  1차원에서 보간식 유도


• 예시

  •

  •

2차원에서 보간식 유도

• $f(y,\dot{x}) = (1-\alpha)f(y,x) + \alpha f(y,x+1)$
• $f(y+1,\dot{x}) = (1-\alpha)f(y+1,x) + \alpha f(y+1,x+1)$
• $f(\dot{y},\dot{x}) = (1-\beta)f(y,\dot{x}) + \beta f(y+1,\dot{x})$

•

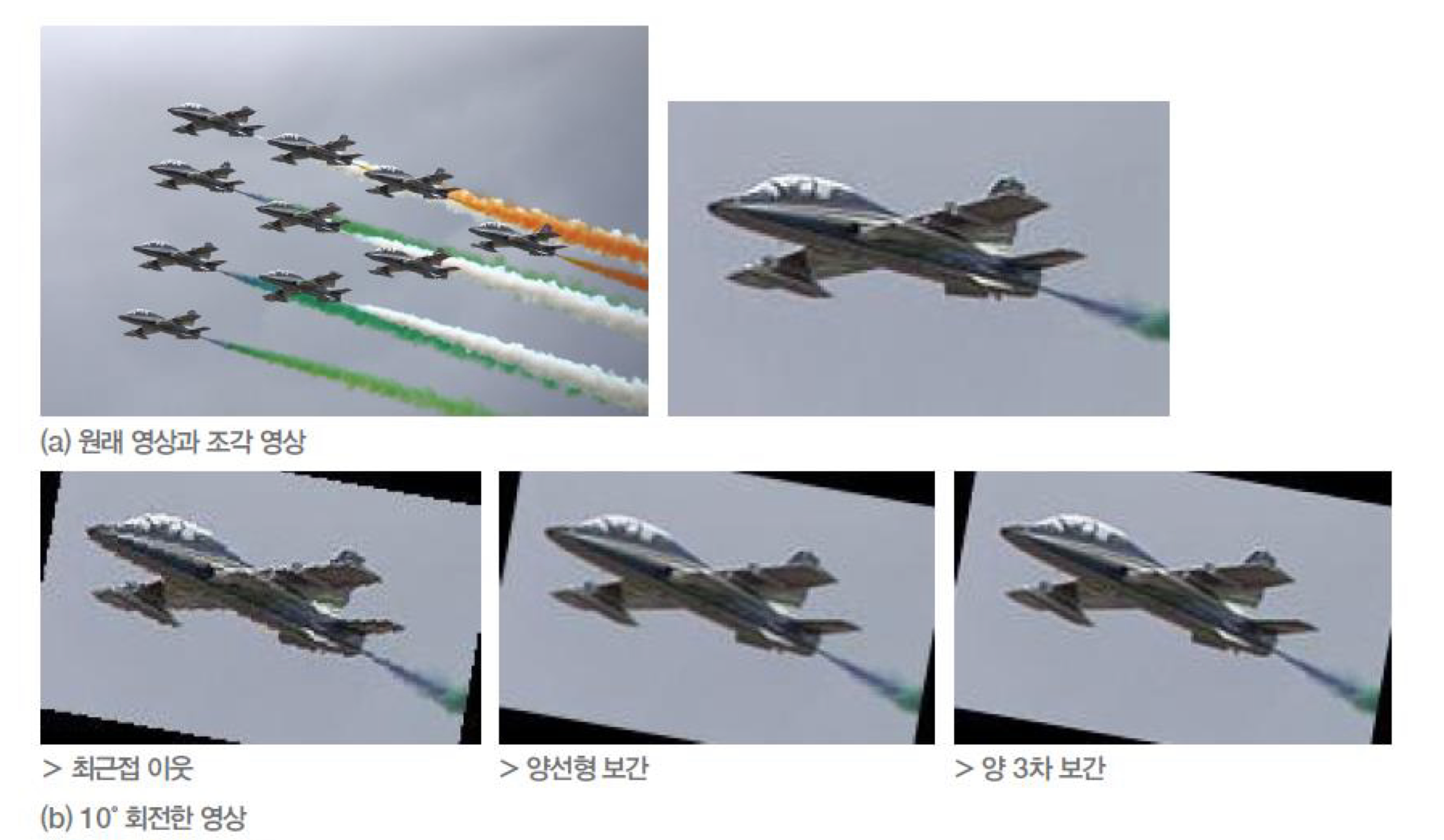

최근접 이웃, 양선형 보간, 양 3차 보간의 비교

•

  영상 보간
