[패턴인식] 영상 처리(1) : 디지털 영상, 히스토그램

Digital Image Processing

0. Preview

영상처리(DIP, Digital Image Processing)

주어진 목적을 달성하기 위해 원래 영상을 새로운 영상으로 변환
컴퓨터 비전의 전처리 과정
단위
- 화소단위(Pixel) : Histogram 통계적
- 영역단위 : Convolution
- 기하학적 : Geometric

1. 디지털 영상이란?

1.1 디지털 영상의 태동

Bartlane 시스템[McFarlane72]
- 1920년 유럽 <-> 미국 영상 전송 시스템 개통
- 미디어 산업에 혁신 불러일으킴
한 세기 지난 현재
- 디지털 카메라, 스마트폰 등 보편화
- 인터넷 비전이라는 새 연구분야 태동할 정도로 디지털 영상 폭발적 팽창
- Flickr는 수십 억장의 영상 호스팅

1.2 획득과 표현

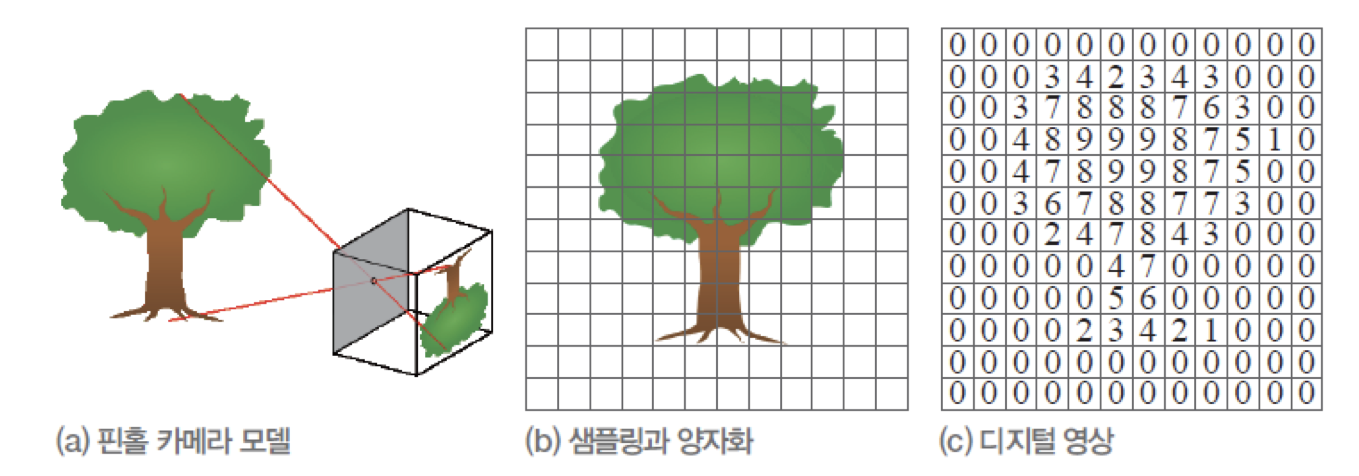

사람의 눈과 카메라
- 수정체는 렌즈, 망막은 CCD 센서 (필름)에 해당
샘플링과 양자화(Sampling and Quantization)
- 2차원 영상 공간을 M*N으로 샘플링(M*N은 해상도)
- 명암을 L단계로 양자화(L은 명암단계, 즉 명암은 [0,L-1] 사이 분포)
- 예시 M=12, N=12, L = 10인 경우
영상 좌표계
- 화소 위치는 $x = (j,i)$ 또는 $x = (y,x)$로 표기
- 영상은 $f(x)$ 또는 $f(j,i)$ , $0 <= j <= M-1, 0 <= i <= N-1$로 표기

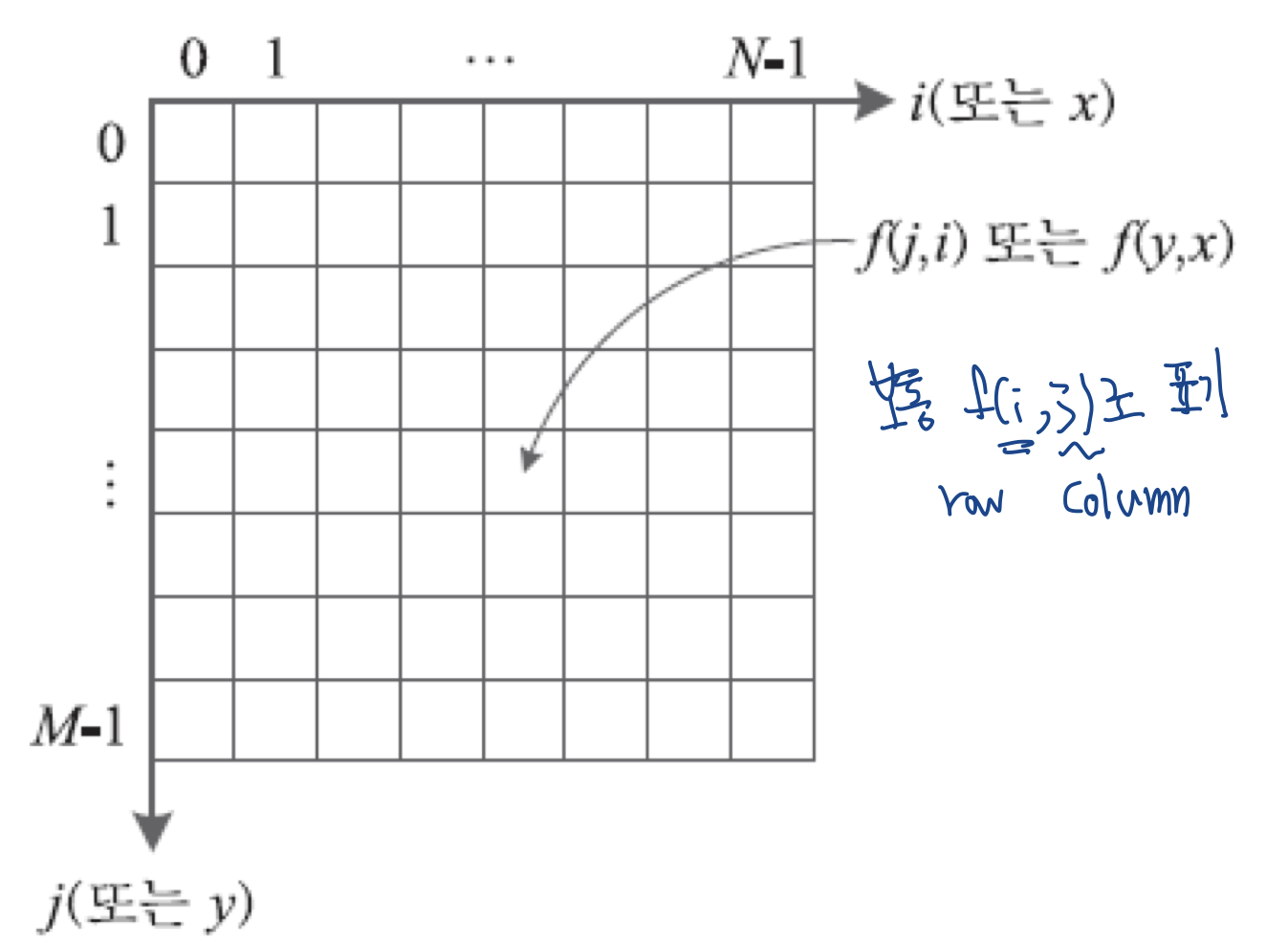

- 디지털 영상의 좌표계
컬러 영상은 fr(x), fg(x), fb(x)의 세 채널로 구성
영상 표시 방법

2. 히스토그램

2.1 히스토그램 계산

[0, L-1] 사이의 명암값 각각이 영상에 몇 번 나타나는지 표시
히스토그램 h와 정규와 히스토그램
- 이미지 f의 각 명암값을 히스토그램에 넣어줌: $h(l) = |{(j,i) | f(j,i) = l}| $
- 정규화 히스토그램 계산: $\hat{h}(l) = \frac{h(l)}{M*N}$
알고리즘 : 명암 영상에서 히스토그램 계산
- input : 명암 영상 f(j,i) , $0 <= j <= M-1, 0 <= i <= N-1$
- output : 히스토그램 h(l)과 정규 히스토그램 $\hat{h}(l) , 0<= l <= L-1$
- ```
#initialize histogram
h = [0] * L
hat_h = []

for j in range(M):
	for i in range(0, N): # each pixel of (j,i) in image f
		h[f[j][i]] += 1

# normalize
for l in range(L):
	hat_h.append(h[l]/(MxN))
```
예제 2-1
- MxN = 8x8, L = 8인 영상의 히스토그램($h(l)$)과 정규화된 히스토그램($\hat{h}(l)$) 구하기

2.2 히스토그램 용도

영상의 특성 파악

히스토그램 평활화(Histogram Equalization)
- 히스토그램을 평평하게 만들어 주는 연산
- 명암의 동적 범위를 확장하여 영상의 품질을 향상시켜줌
  - 단, 이는 주관적으로 아래 예시처럼 평활화를 적용한 결과가 원본보다 시각적 느낌이 나빠질 수도 있다
  - 따라서, 영상처리 연산은 분별력을 가지고 활용 여부를 결정해야 한다
- 즉, 화소값이 사용되지 않는 구간을 줄이는 것으로, 가시성을 높인다
- 누적 히스토그램 c(.)를 매핑 함수로 사용
- $l_{out} = T(l_{in}) = round(c(l_{in}) * (L-1))$
  - 올림(round up), 버림(round down), 반올림(round)
  - $c(l_{in}) = \sum_{l=0}^{l_{in}} \hat{h}(l)$
- 예제 2-2
  - 평활화 전의 영상, 히스토그램( MxN = 8x8, L = 8)
  - 평활화전 이미지, 히스토그램

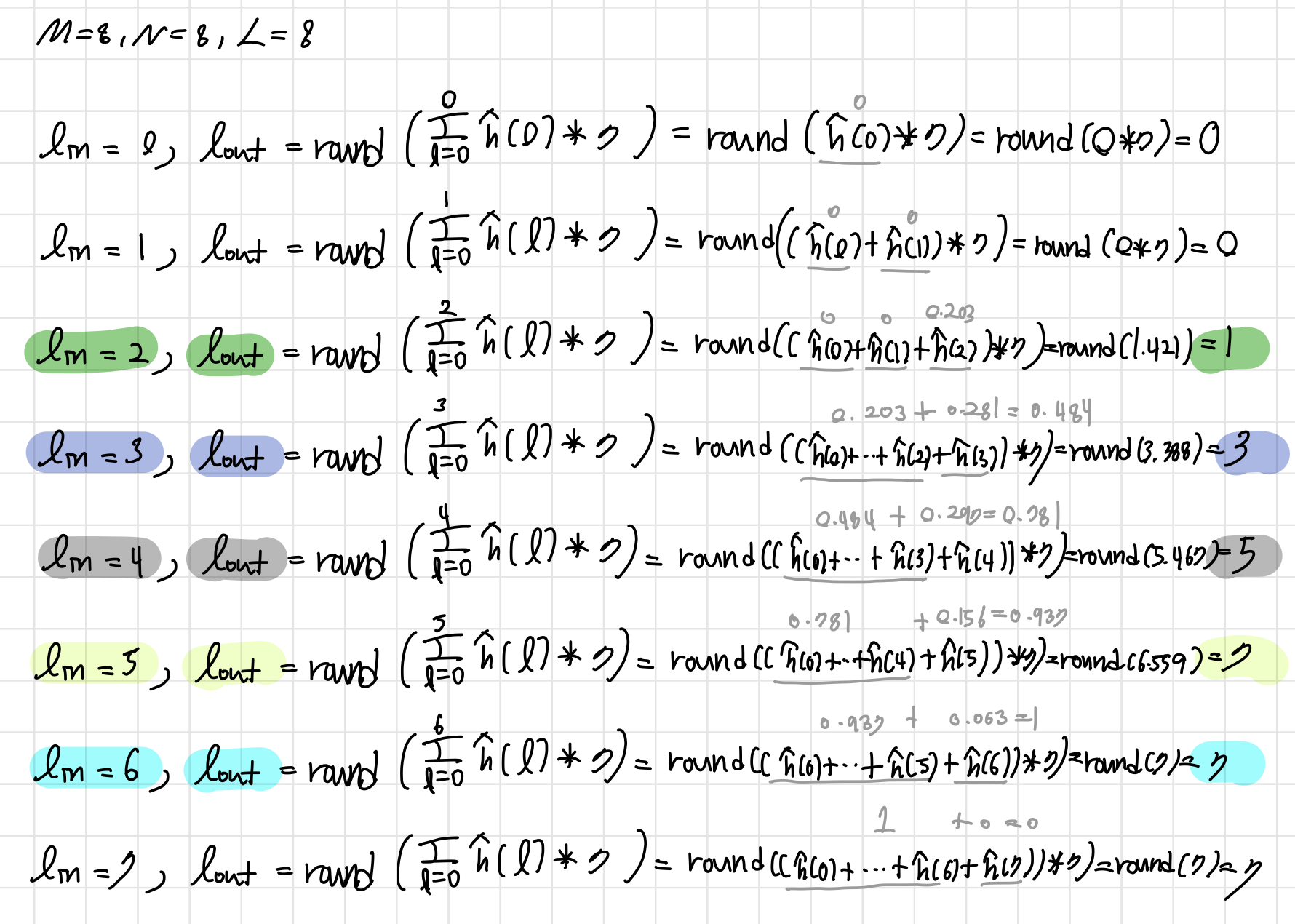

  - $l_{out}$ 계산 : $round( \sum_{l=0}^{l_{in}} \hat{h}(l) * (L-1))$
    - 더보기
      자세한 계산 과정 참고

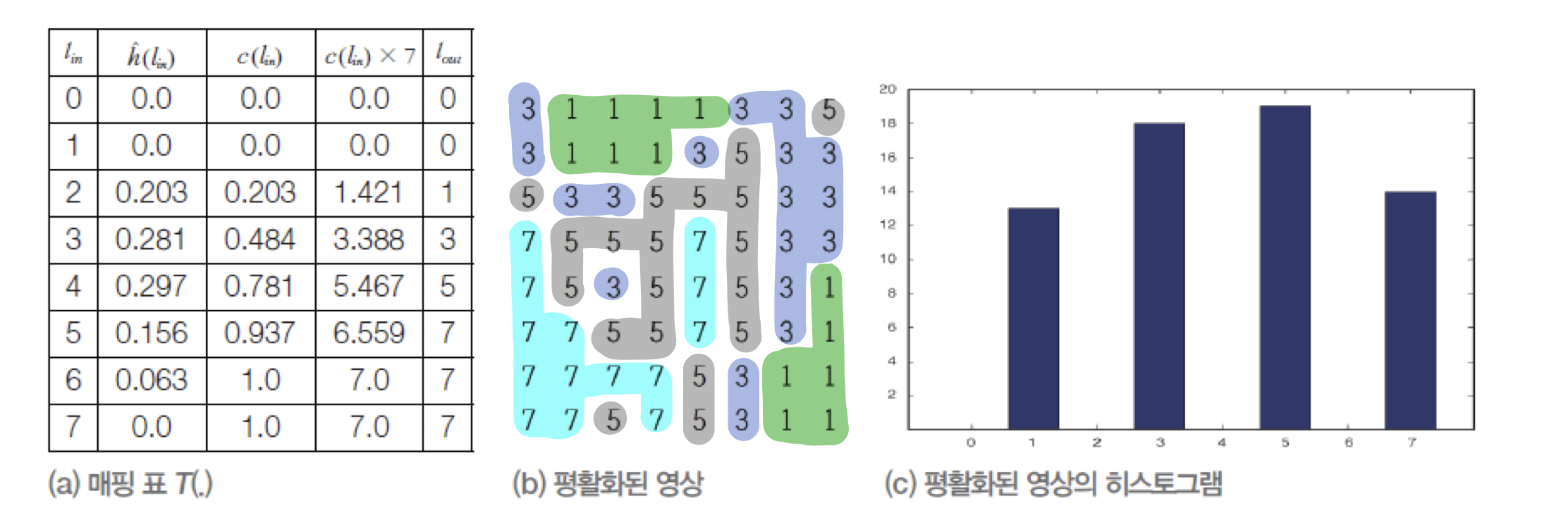

  - 평활화를 위한 매핑 표, 평활화된 영상, 히스토그램
    히스토그램 평활화 예
    - $l_{in} = 6$에서 $c(l_{in}) = 1$이므로, 해당 영상은 6인 화소까지만 사용하는 것을 알 수 있음

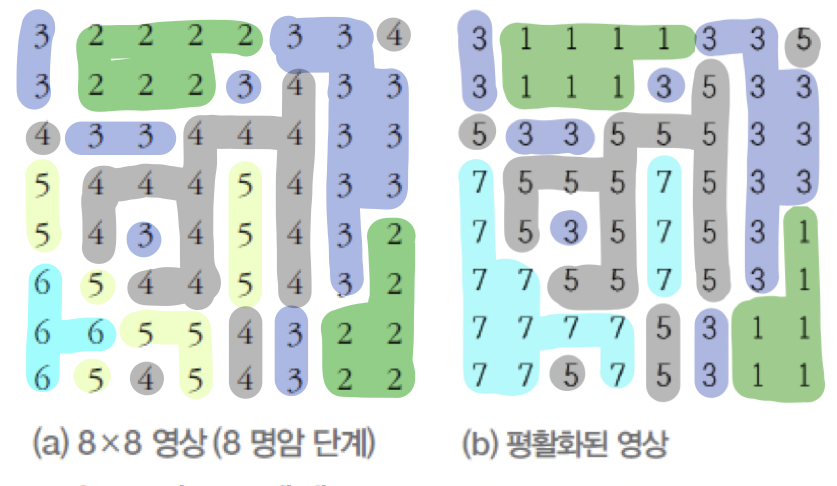

  - 원본 vs. 평활화
  - - 동적 범위가 [2,6] -> [1,7] 로 넓어진 것을 확인 가능
- 히스토그램 평활화를 적용한 영상 예시
  - 히스토그램 평활화를 적용해 품질이 향상된 예

2.3 히스토그램 역투영과 얼굴 검출

히스토그램 역투영(Histogram Backprojection)
- 히스토그램을 매핑함수로 사용해 화소값을 신뢰도 값으로 변환
- 즉, 모양 정보는 사용하지 않고 영상 히스토그램 정보를 사용하여 원하는 물체를 검출
- 단, 사전에 모델(타겟 물체)에 대한 정보가 필요
- 모델(타겟 물체)의 모양(원)은 사용하지 않고 색상정보(초록)만 사용하여 인풋에서 같은 색상정보의 물체를 추출하는 예시
얼굴 검출 예시
- 원본영상이 RGB채널일 경우, 2차원 HS공간으로 변환을 위해서 HSI로 변환과정이 필요
  - HSI(Hue : 색상, Saturation: 채도, Intensity : 밝기(명도))
- (b): 색상은 어둡고 채도가 높으며, P(확률, 빈도)가 높은 것을 확인할 수 있는데, 이는 모델의 피부값에 해당
2차원 히스토그램
2차원 히스토그램 알고리즘 : 2차원 히스토그램 계산(HS 공간)
- input : H, S 채널 영상 $f_h(j,i)$, $f_s(j,i)$, $0 <= j <= M-1, 0 <= i <= N-1$
- output : 히스토그램 h(j,i)과 정규 히스토그램 $\hat{h}(j,i) , 0<= j,i <= q-1$ (L단계를 q단계로 양자화)
- ```
# intialize h(j,i)
h = [[0]*q for _ in range(q)]
hat_h = [[0]*q for _ in range(q)]

for j in range(M):
	for i in range(N): # for each pixel(j,i)
    	h[quantize(f_h[j][i])][quantize(f_s[j][i])] += 1
for j in range(q):
	for i in range(q):
    	hat_h[j][i] = h[j][i] / (M*N) # normalize
```
얼굴 검출
- 모델 얼굴에서 구한 히스토그램 $h_m$은 화소의 컬러 값을 얼굴에 해당하는 신뢰도 값으로 변환해줌
- 실제로는 비율 히스토그램 $h_r$을 사용

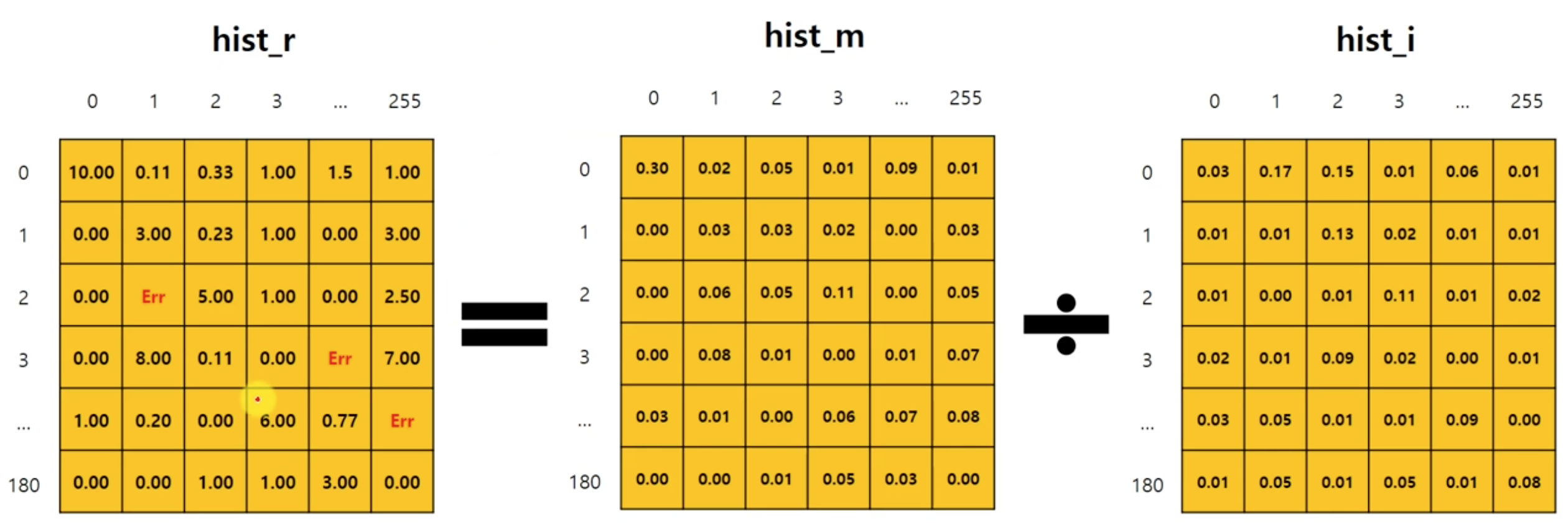

- $h_r(j,i) = min(\frac{\hat{h}_m(j,i)}{\hat{h}_i(j,i)}, 1.0)$, $0 <= j, i <= q-1$
  - ZeroDivisionError를 처리하기 위한 트릭
    - 분모인 $\hat{h}_i(j,i)$가 0일 수도 있으므로, 결과값에 큰 영향을 주지 않을 정도의 아주 작은 값을 분모항에 더해줌
히스토그램 역투영 알고리즘
- input
  - H, S 채널 영상 $g_H(j,i)$, $g_S(j,i)$, $0 <= j <= M-1, 0 <= i <= N-1$ (얼굴을 검출하려는 영상)
  - 모델 히스토그램 : $\hat{h}_m(j,i) , 0<= j,i <= q-1$
- output : 가능성 맵 $o(j,i)$ , $0 <= j <= M-1, 0 <= i <= N-1$
- ```
# Create a normal histogram <hat_h_i>
# by applying the above algorithm to images g_H, g_S
for j in range(M):
	for i in range(N):
    	o[j][i] = hat_h_r[quantize(g_H[j][i])][quantize(g_S[j][i])]
```
히스토그램 역투영의 장점 및 한계
- 장점
  - 물체의 이동이나 회전이 발생하더라도 히스토그램은 불변하므로 성능이 유지됨
  - 물체의 일부가 가려진(occlusion) 경우에도 어느정도 작동
  - 따라서 배경의 색 분포가 균일하면서(혹은 조정할 수 있는 상황) 물체의 색 분포와 겹치지 않는 경우에 유용함
- 한계
  - 비슷한 색 분포를 갖는 다른 물체 구별 못함
  - 검출 대상이 여러 색 분포를 갖는 경우 여러 모델을 사용해야 하므로 오류 가능성이 높아짐
  - 특히 피부색 검출의 경우 인종에 따라 결과가 달라지는 문제가 있음
  - 따라서 CV 분야에서는 물체 검출 문제 풀 때, 모양 특징을 주로 사용하며 상황에 따라 색 정보를 보조적으로 사용함
히스토그램 역투영 결과(색 기준 구별)
- 얼굴 영역은 높은 신뢰도 값, 손 영역도 높은 값
- 히스토그램 역투영을 이용한 얼굴 검출

<3. 이진 영상 ~ >부터는 다음 게시글에서 계속...
