[패턴인식] 매칭

Matching

목차

0. PREVIEW

1. 매칭의 기초

2. 기하 정렬과 변환 추정

3. 웹과 모바일 응용





0. PREVIEW

---

매칭

매칭을 이용한 응용 문제 해결

• 어떤 대상을 다른 것과 비교하여 같은 것인지 알아내는 과정

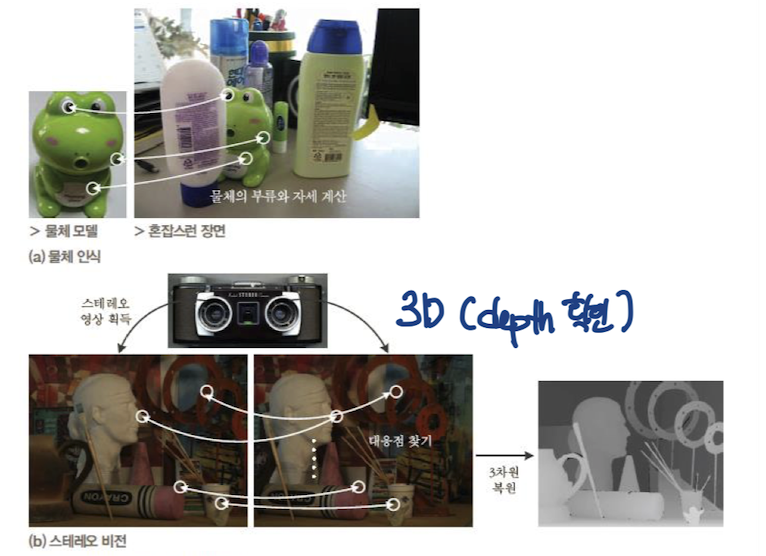

• 여러가지 문제를 해결하는 열쇠(물체인식, 자세 추정, 스테레오, 증강 현실 등)



생각해 볼 점

• 거짓 긍정(False Positive)을 어떻게 찾아 배제할 것인가?
• 매칭 속도
  • 두 영상의 특징점 개수가 m,n이고 특징 벡터의 차원이 d라면, 두 영상을 매칭하는데 $\theta(mnd)$시간 소요
  • 실시간 처리가 가능할까?





1. 매칭의 기초

---

1.1 거리 척도

유클리디안 거리 vs. 마할라노비스 거리

확률 분포 속의 거리

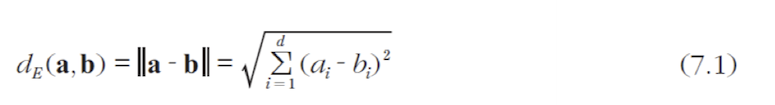

• 유클리디안 거리(Euclidean Distance)
  • 두 점 사이의 거리를 계산할 때 흔히 쓰는 방법으로, 이 거리에 대응하는 노름을 유클리드 노름이라고 부른다

  •

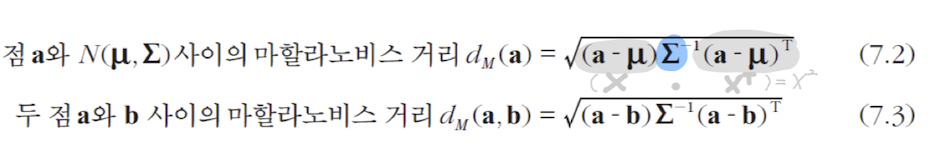

• 마할라노비스 거리(Mahalanobis Distance)
  • 공분산 행렬 $\sum$을 이용하여 확률 분포를 고려(c가 더 가까움)
  • 공분산 행렬의 역행렬을 곱해주는 이유
    • 분산이 큰 방향에 대해서는 역에 해당하는 term을 곱해줌으로써 큰 분산에 대해 정규화(Normalize)하는 역할

    •

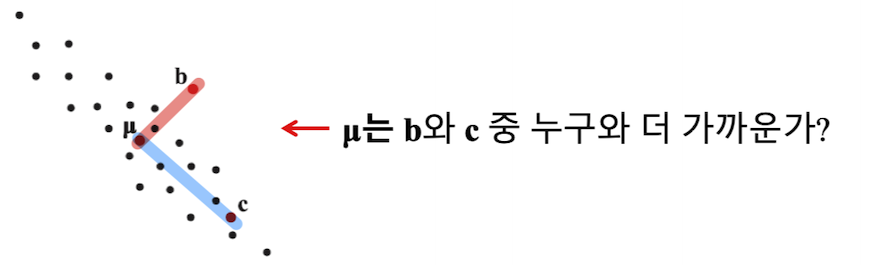

• $\mu$와 b, c의 거리를 각각 유클리디안, 마할라노비스 거리로 계산해보자

  •

    중심을 구하는데 사용한 데이터들이 가로 길이가 더 기므로 마할라노비스거리로는 c가 b보다 중심 $\mu$에 가깝다





화이트닝 변환

• 공분산 행렬이 단위 행렬 I가 되도록 원래 백터 x를 y로 변환
• $\sum = I$이면 두 거리 척도가 같음

  •

• 화이트닝 변환 시, 주어진 점들을 분산이 동일하도록 모두 정규화(Normalize)해준다
• 정규화 이후 거리는 유클리디안으로 계산
•  아래의 공분산 행렬의 고유 벡터와 고유값을 계산해 식(7.4)를 구성해보자

  •





1.2 매칭 전략과 성능 분석

매칭을 활용하는 여러 가지 상황

• 파노라마 영상 제작
  • 두 영상이 동등한 입장에서 참여
• 물체 인식 또는 증강 현실
  • 모델 영상을 깨끗한 배경 위에 물체가 놓임
  • 장면 영상은 심한 혼재와 가림이 발생



단순한 매칭 전략

• 두 영상의 특징 벡터를 $a_i (i=1,2,\cdots,m), b_j (j=1,2,\cdots,n)$라 표기할 때, 아래 식을 만족하면 매칭 성공
• $d(a_i, b_j) < T$



ROC를 이용한 성능 분석

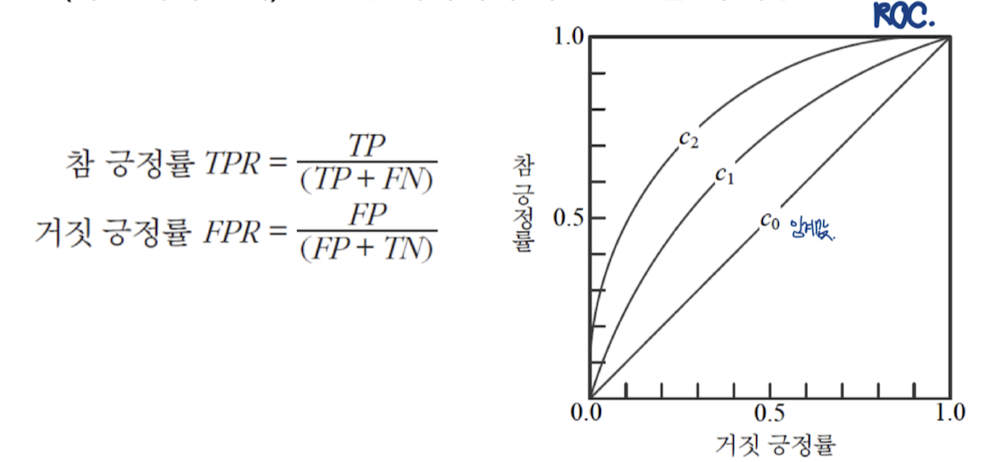

ROC 성능 분석

• ROC, Reciever Operating Characteristic Curve
• 임계값 T가 낮으면 거짓부정(FN)이 많아지고, 높으면 거짓긍정(FP)이 많아짐
  • T를 점점 키우면서 측정한 거짓 긍정률과 참 긍정률을 나타낸 그래프가 ROC
• 왼쪽 위 구석에 가까울수록 좋은 성능
• AUC(곡선 아래 면적): 성능을 하나의 수치로 표현할 때 사용

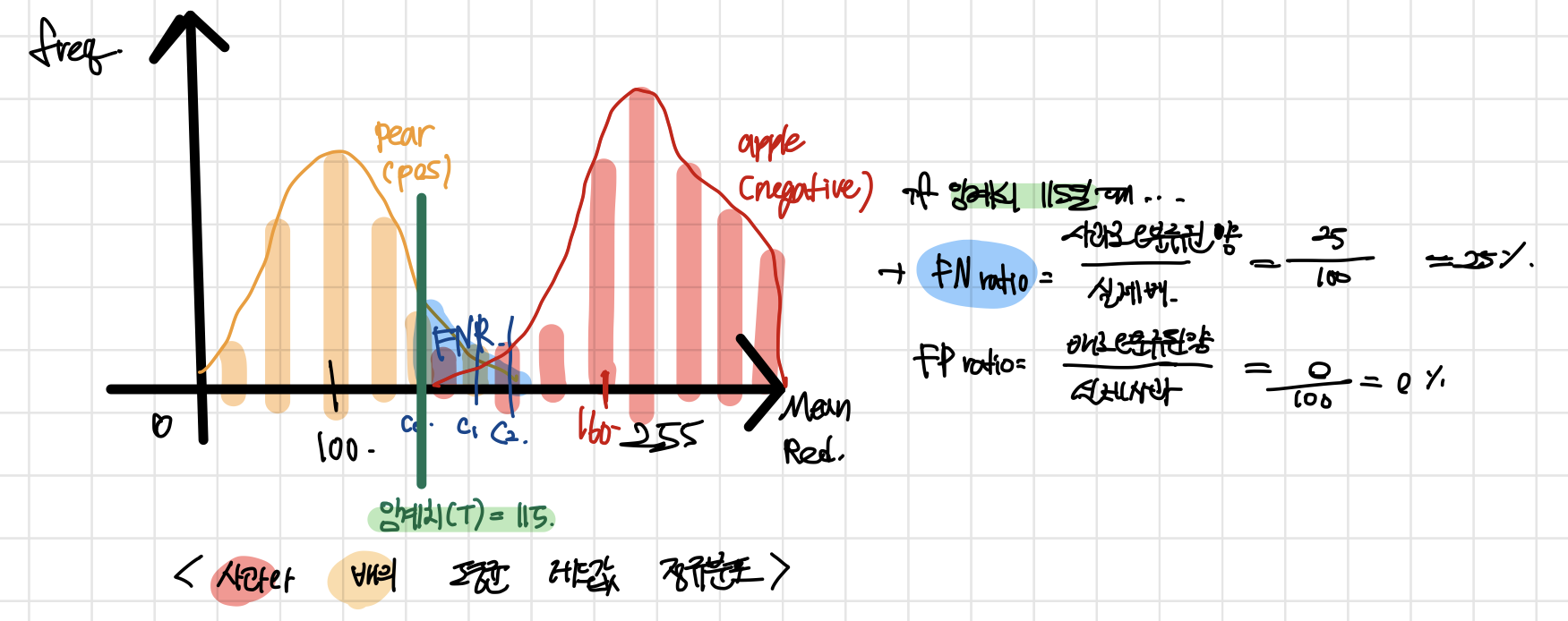

  • 예제

  •





또 다른 매칭 전략

• 최근접 이웃 전략
  • $a_i$의 최근접 이웃 $b_j$가 $d(a_i, b_j) < T$를 만족하면 매칭 성공

• 최근접 거리 비율 전략
  • 최근접 $b_j$와 두 번째 최근접 $b_k$가 아래식을 만족하면 매칭 성공
  • $\frac{d(a_i, b_j)}{d(a_i, b_k)} < T$
  • 실험에 따르면 이 전략이 가장 높은 성능을 보임(예, SIFT [Lowe2004])







2. 기하 정렬과 변환 추정

---

2.1 최소제곱법과 강인한 추정 기법

REVIEW

• 특징 벡터가 개별적으로 매칭을 수행->이상치(outlier<->inline) 매칭 (거짓긍정) 발생
• 기하 정렬을 이용하여 인라이어 집합을 찾아내고, 변환 행렬을 추정해야 함



여러 상황

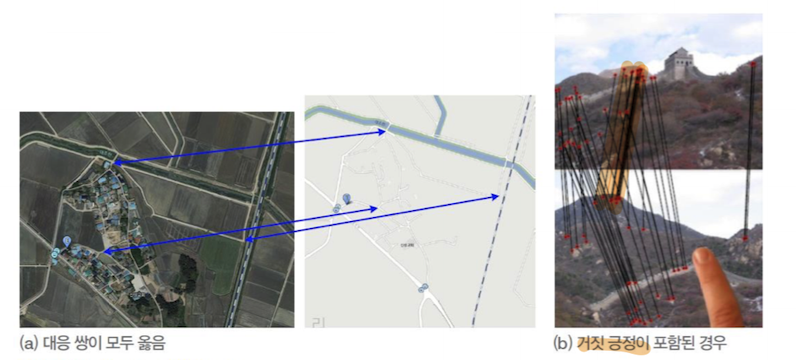

대응쌍의 여러가지 상황

• 사람이 개입하여 아웃라이어가 없는 경우: 항공 사진 비교, 의료 영상 정합 등
• 아웃라이어가 있는 경우: 파노라마 영상 제작 등
  • 예) [Lowe2004]는 심한 혼재와 가림이 있는 경우 단지 1%만 인라이어인 상황 보고, 즉 99%가 이상치



최소제곱법

• LMS, Least Mean Square
• 오래전부터 수학과 통계 분야에서 사용된 기법

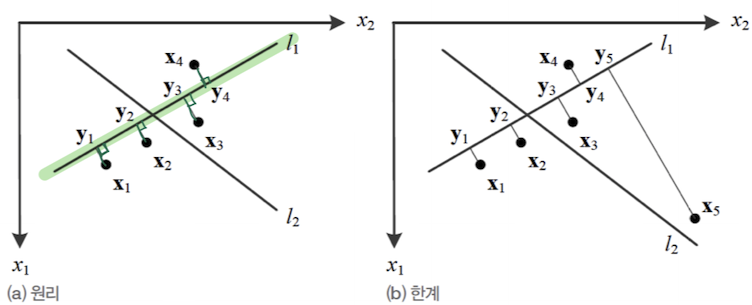

• 예) X집합 중 이를 가장 잘 대표하는 직선을 찾아라 <- 회귀(Regression) 문제
  • 직관적으로 $l_1$이 더 좋음

  •

    최소 제곱법

  • 수학적으로 설명하자면, 점들과 직선과의 거리 평균이 가장 작은, 즉 LMS인 직선의 방정식을 찾아내는 것

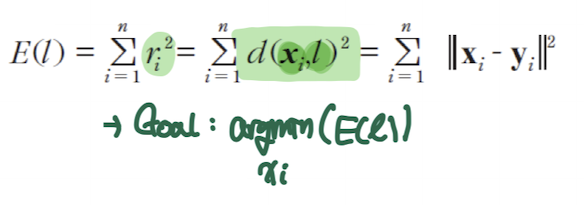

• 직선 l까지의 거리의 합을 오차로 공식화

  •

  • E(l)을 최소화하는 l을 찾는 것이 목표



매칭 문제로 확장

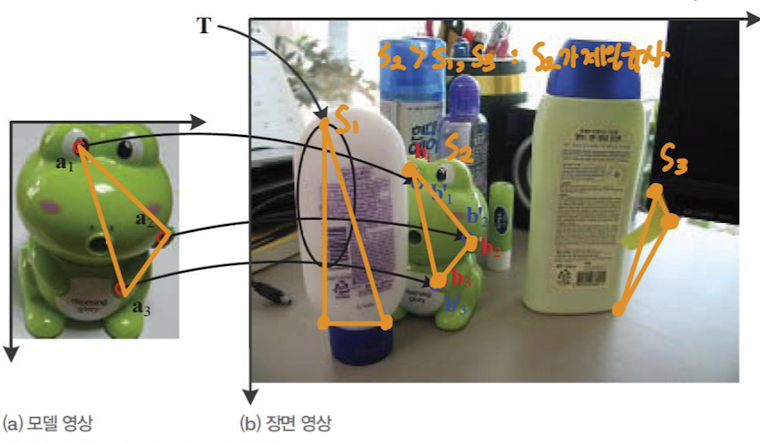

최소제곱법으로 물체의 자세 T를 알아내는 사례

• 입력은 매칭 쌍 집합 $X=\{(a_1, b_1),(a_2, b_2), \cdots, (a_n, b_n)\}$
• 모델은? -> 변환 행렬

•



오차 함수 E(T)





최소 제곱법은 아웃라이어가 있으면 오작동

최소제곱법

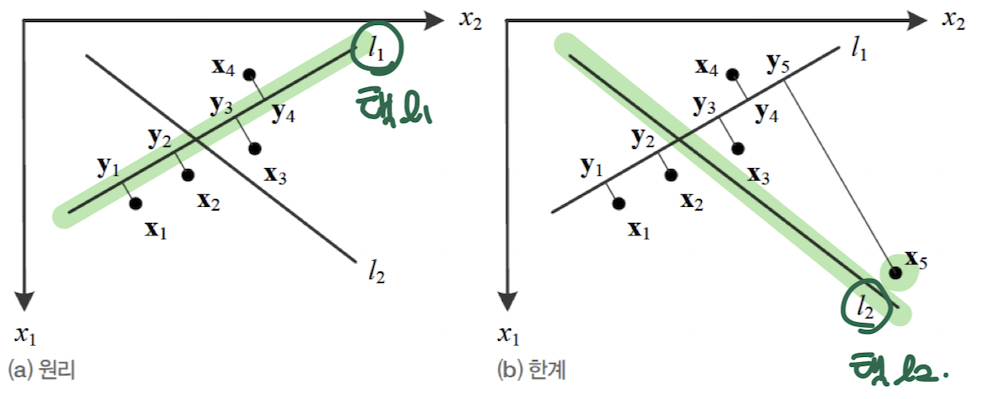

• 예) 아웃라이어 $x_5$가 포함되면 $l_2$를 선호
• 이런 경우에는 강인한 추정 기법이 필요







2.2 RANSAC

원리

RANSAC의 원리

직선 검출하는 위의 사진과 같은 원리



해당 장에서는,

매칭 쌍 집합 $X=\{(a_1, b_1),(a_2, b_2), \cdots, (a_n, b_n)\}$을 처리할 수 있게 확장











3. 웹과 모바일 응용

---

웹과 모바일 환경에서 '인터넷 버전' 연구 분야 태동

인터넷에 쌓이는 영상

• 방대한 영상 발생(예: Flickr에 하루에 올라오는 영상은 350만장)
• 새로운 응용 분야 창출(예: 파노라마, 사진 관광, 증강 현실 등)
• 문제를 푸는 새로운 접근 방법 개발(예: SNS 정보 활용한 얼굴 인식 성능 향상)



3.1 파노라마 영상 제작

제작 사례

파노라마 영상

스마트폰 앱

• Photosynth
• AutoStitch

제작 과정

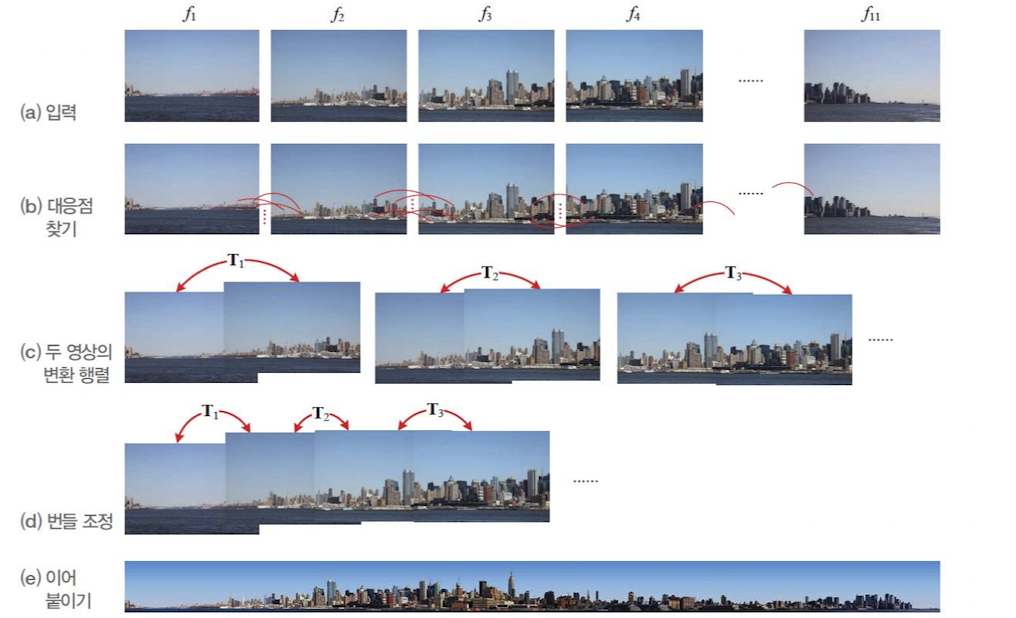

파노라마 제작 과정





3.2 사진 관광

구조 추정 문제

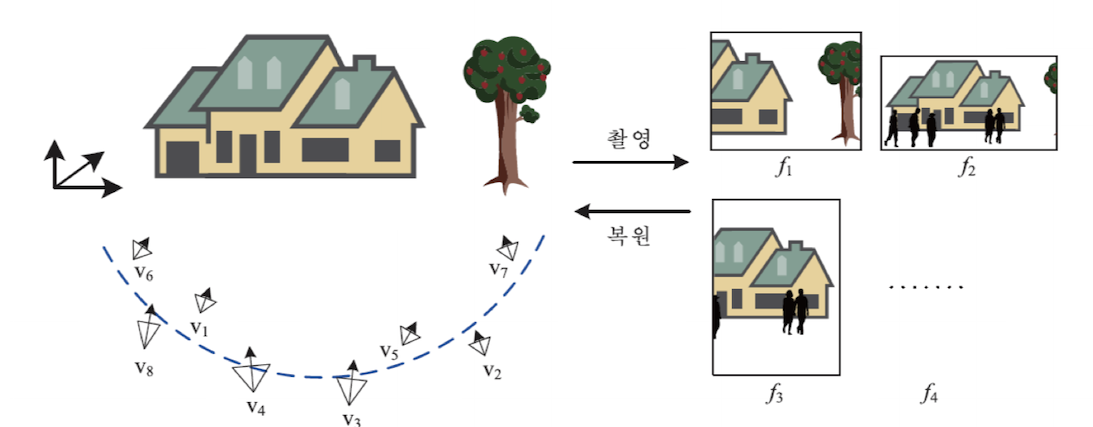

같은 장소를 여러 시점에서 촬영-시점과 3차원 장면을 복원할 수 있을까?

• 같은 장면을 여러 시점에서 찍은 영상들로부터 3차원 정보 복원(Multiview Geometry)
  • 장면에 나타난 물체의 자세 정보 복원
  • 카메라 시점 정보 복원
• 다양한 응용 문제에 적용 가능
  • 예) 사진 관광, 증강 현실 등
• Reconstruction vs. Stereo
  • Stereo는 두 가지 영상이 필요하고, 이를 수행하기 위해서는 수평선이 일치해야 함(epipolar geometry)
  • Reconstruction은 수평선 일치 뿐만아니라 더 많은 조건이 필요함, 더 어려운 작업임

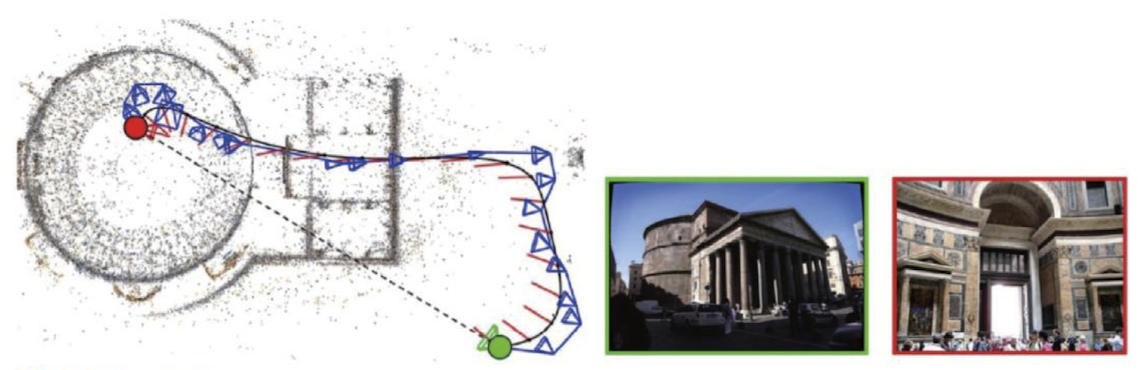

사진 관광: 3차원 둘러보기

사진 관광; 빨간 선분은 카메라가 바라보는 방향

• 파란 삼각형은 복원된 카메라 시점
• 검은 선은 경로 계획 알고리즘으로 계산한 매끄러운 경로



사진 관광: 자동 주석 붙이기

자동 주석 붙이기

• 모델 영상에 주석을 입력해두면, 새로운 영상에 대해 주석 위치를 자동 추정하여 보여줌
• 일종의 증강 현실에 해당



사진 관광에 필요한 정보를 추정하는 알고리즘

• 시점 변화가 크므로,
  • 영상 간의 겹침 관계를 알아내는 과정이 필요
  • 겹침 정보를 그래프로 표현
• 그래프의 연결요소를 찾고, 각각에 대해 번들 조정을 수행
