단절점(Articulation Point), 단절선(Articulation Bridge)



단절점(Articulation Point)이란?

하나의 컴포넌트로 구성된 무방향 그래프에서 특정 정점을 제거했을 때 두 개 이상의 컴포넌트로 나눌 수 있는 정점을 단절점이라고 한다



아래의 그래프에서 하이라이트된 정점들이 A-point이다



단절점 구하는 방법

단절점을 구하기 위해서는 먼저 단절점의 특성에 대해 알아야 한다.

어느 한 정점이 단절점이라면, 단절점에 바로 인접해 있는 정점들의 쌍은 단절점이 없으면 우회로로 인해 연결되어 있지 않아야 한다

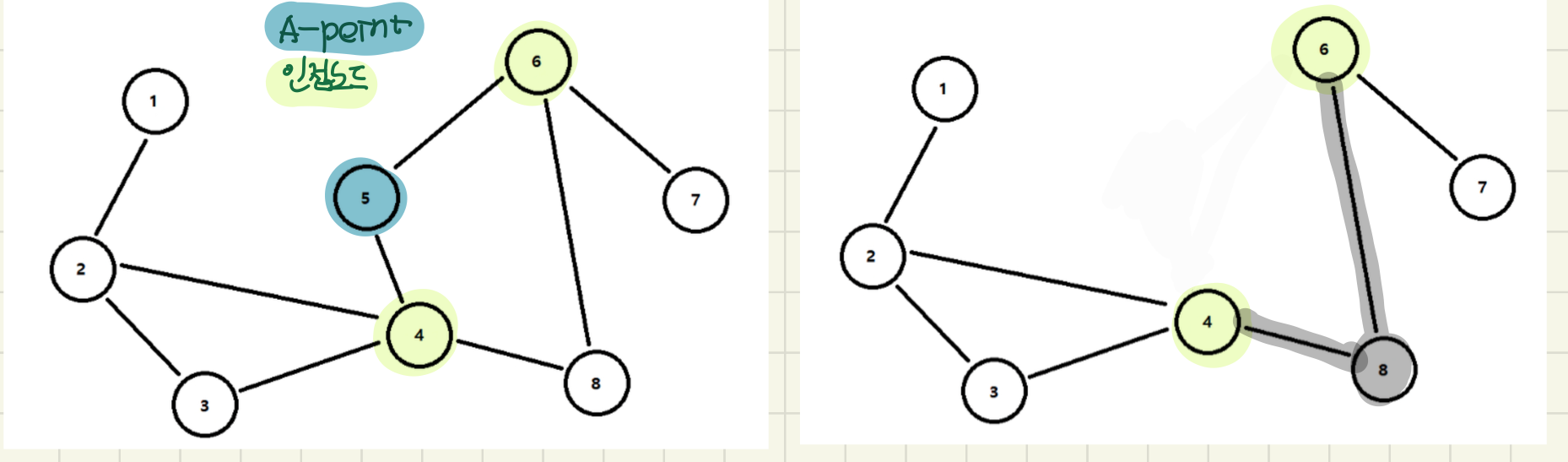

예를 들어 5번 정점이 단절점이라고 생각해보자.

5번 정점을 제거하더라도 인접노드인 4, 6을 우회로(4-8-6)로 연결되어 있으므로 5번은 단절점이 될 수 없다

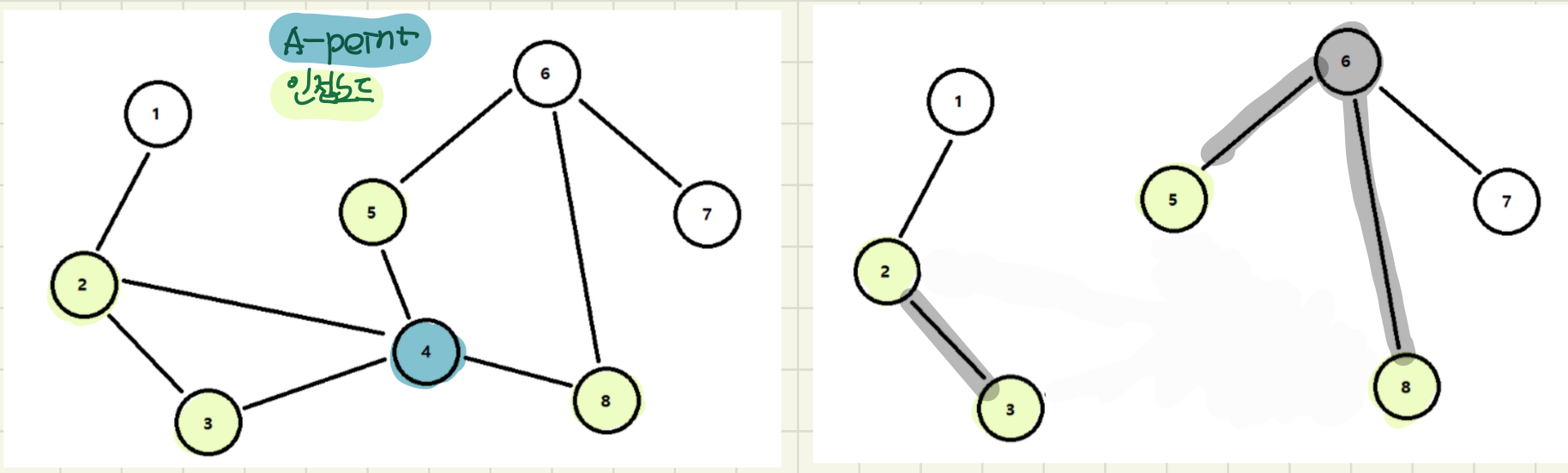

이번에는 4번 정점이 단절점이라고 생각해보자

4번 정점을 제거하게 되면 (2,3) 과 (5,8)은 우회로를 이용히여 만날 수 있지만 (2,5) (2,8),(3,5),(3,8) 은 만날 수 없다

따라서 4번 정점은 단절점이 된다



따라서 이 특성을 이용해 아래의 그래프에서 단절점을 구해보자

무방향 그래프 G



1. DFS를 이용하여 정점들의 방문 순서를 기록
2. 특정 정점 u에서 자식 노드들이 정점 u를 거치지 않고 정점 a보다 빠른 방문번호를 가진 정점으로 갈 수 없다면 단절점이다

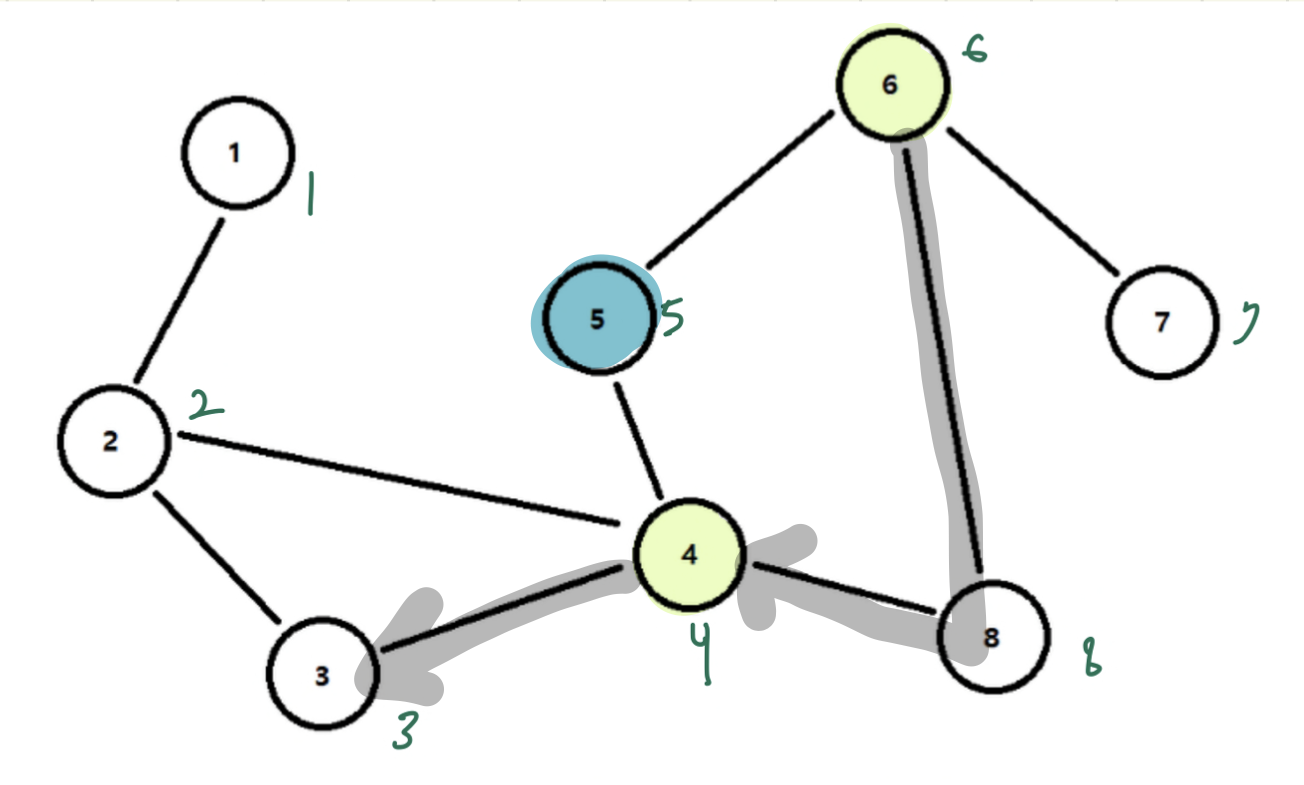

   • u == 5인 경우, 자식노드 6,4가 정점 5를 거치지 않고 방문번호가 더 빠른 노드4(6-8-4), 노드3(4-3)으로 갈 수 있으므로 단절점이 아님

     •

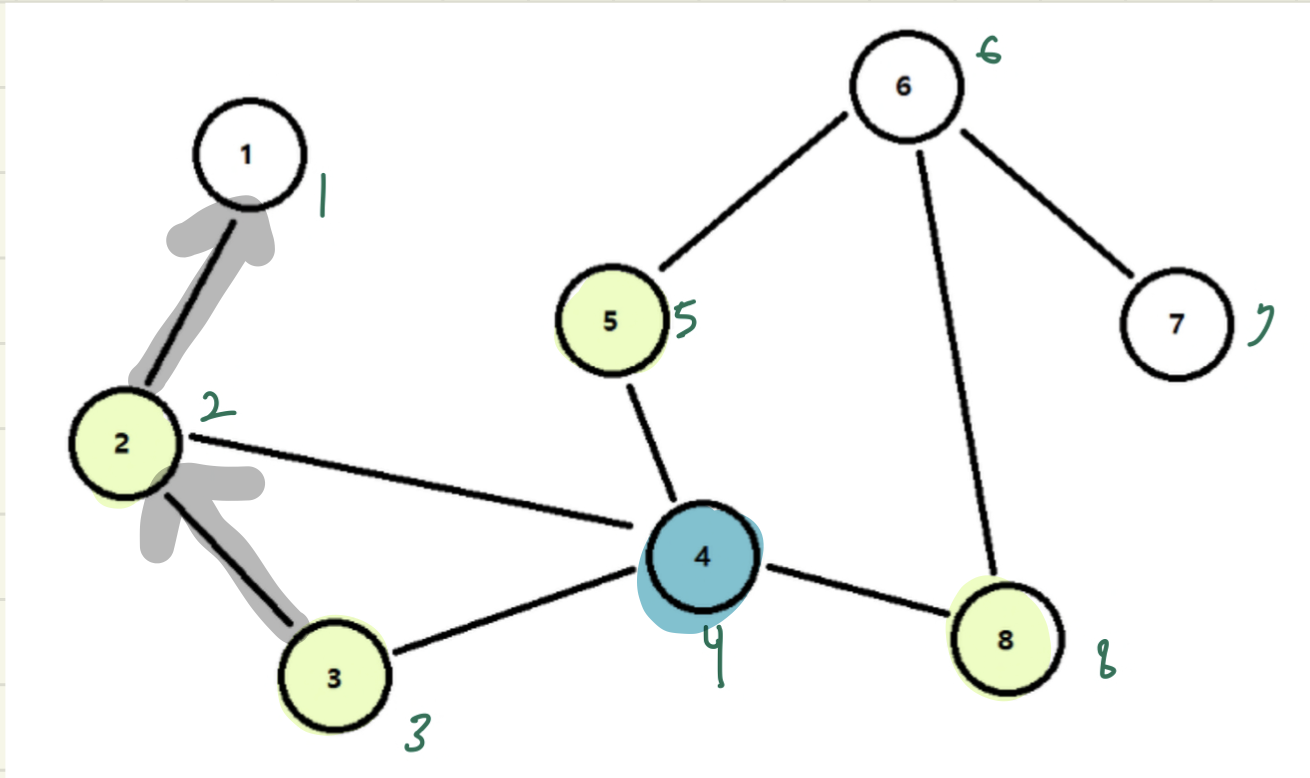

   • u == 4인 경우, 자식노드 2,3은 정점 4를 거치지 않고 방문번호가 더 빠른 노드 1(2-1), 노드2(3-2)로 갈 수 있지만, 자식노드 5,8은 불가능하므로 단절점임

     •

단, 한가지 예외가 있음

<루트 노드로 잡은 특정 노드의 자식 수가 2개 이상이면 무조건 단절점이다>





해당 방법으로 구하면 단 한번의 DFS로 답을 구할 수 있으므로 O(N+M)의 시간 복잡도를 가지게 된다
